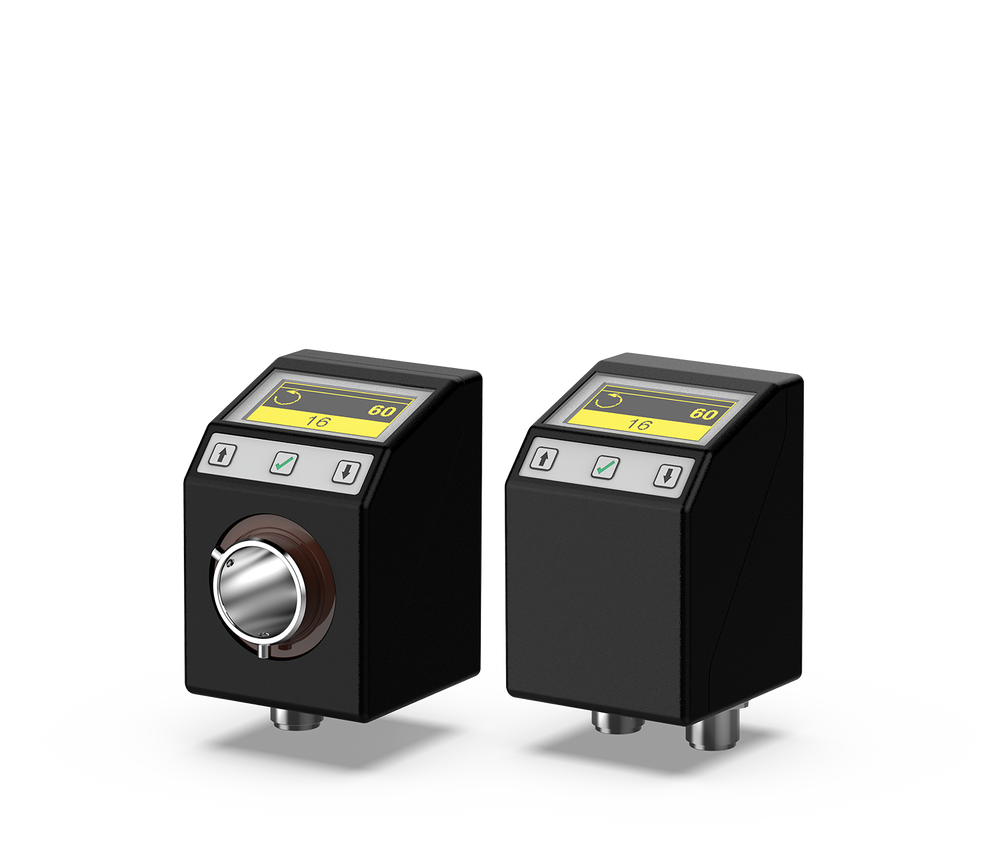

SeGMo-Assist – GEL SEPOD
Positionsanzeige für rotatorische und lineare Positionsmessungen
- Displayanzeige von Soll- und Istposition zur Erleichterung manueller Verstellvorgänge
- Wahlweise für rotatorische und lineare Positionsmessungen lieferbar
Technische Informationen
Merkmale
- Kunststoffgehäuse, ABS
- Betriebstemperaturbereich 0 °C ... +60 °C [32 °F ... 140 °F]
- Helles Grafikdisplay – Darstellung kundenspezifischer Piktogramme
- Schutzart IP 65
- Kommunikationsschnittstellen 1): CAN-Bus mit CANopen-Protokoll (Profil CiA 406) oder IO-Link
- cULus Component Recognition
SEPODR:
- Batterieloser magnetisch-absoluter Multiturngeber
- Durchgangshohlwelle 20H7 mm [0,79H7 in], Edelstahl
Vorteile
- Unempfindlich gegenüber EMV-Störeinstrahlungen
- Einfache Verkabelung
- Extrem kompakt für beengte Einbausituationen
- Nach Einschalten der Spannungsversorgung direkt einsetzbar durch absolute Positionserkennung des magnetisch-absoluten Multiturngebers
- Frei programmierbare Piktogramme zur einfachen Benutzerführung
- Elektrisch wartungsfrei
Downloads
Downloads
| Produkt | Dokumente | Sprachen |
|---|---|---|
| GEL SEPOD | Technische Information | DE EN |
| Betriebsanleitung GEL SEPOD R | DE/EN | |
| Betriebsanleitung GEL SEPOD L | DE/EN | |
| Begleitinformation GEL SEPOD R | DE/EN | |
| Begleitinformation GEL SEPOD L | DE/EN | |
| Schnittstellenhandbuch CANopen GEL SEPOD R* | DE EN | |
| Schnittstellenhandbuch CANopen GEL SEPOD L* | DE EN | |
| Schnittstellenhandbuch IO-Link GEL SEPOD R* | DE EN | |
| Schnittstellenhandbuch IO-Link GEL SEPOD L* | DE EN | |
| Beschreibung ImgConv Tool* | DE/EN |
Registrierung erforderlich
Einsatzgebiete
- Verpackungsmaschinen
- Nahrungsmittel- und Abfüllanlagen
- Holz- und Kunststoffbearbeitungsmaschinen
- Allgemeiner Maschinen- und Anlagenbau
Maßzeichnungen
Alle Maße in mm [inch]
Technische Daten
Technische Daten SEPODR
|
Elektrische Daten |
|
|---|---|
|
Versorgungsspannung UB (Verpolungsschutz, Überspannungsschutz) |
20 … 30 V DC |
|
Stromaufnahme |
≈ 30 mA bei 24 V DC |
|
Leistungsaufnahme |
Anforderungen an das Netzteil: Maximale Versorgungsleistung: 100 VA |
|
Kommunikationsschnittstellen |
CAN-Bus mit CANopen-Protokoll (Profil CiA 406); IO-Link; keine galvanische Trennung |
|
Mechanische Daten |
|
|
Sensorwelle |
Durchgangshohlwelle: Edelstahl rostfrei, Durchmesser |
|
Maximal zulässige Drehzahl |
100 min-1 bei ED = 25% (ED = Einschaltdauer) |
|
Gehäusematerial |
Kunststoff ABS, anthrazit |
|
Material Sichtfenster |
Kunststoff, Schlagschutz |
|
Gehäuseabmessungen (ohne Anschlusselemente, ohne Drehmomentstütze) |
48 mm × 56 mm × 70 mm [1,89 in × 2,20 in × 2,76 in] |
|
Masse |
≈ 170 g [6,0 oz] |
|
Geberdaten |
|
|
Abtastung |
Magnetisch, absolut |
|
Auflösung |
1000 Inkremente pro 360° (frei parametrierbar) |
|
Erfassungsbereich des Messsystems |
Unter Spannung: Unendlich |
|
Anschlusselemente |
|
|
Kommunikationsschnittstelle und Versorgungsspannung |
5-poliger Stiftstecker M12, A-codiert |
|
Funktionserde |
Flachstecker 6,3 mm [0,25 in] |
|
Bedienelemente |
|
|
Taster |
3 Folientasten |
|
Anzeigeelemente |
|
|
Display |
OLED 1,54“ monochrom, gelb (128 × 64 Pixel, grafisch), Sprache: englisch |
|
Umweltprüfungen |
|
|
Betriebstemperaturbereich |
0 °C … +60 °C [32 °F … 140 °F] |
|
Lagertemperaturbereich |
-20 °C … +80 °C [-4 °F … 176 °F] |
|
Maximale relative Luftfeuchte |
Betauung nicht zulässig |
|
Schutzart |
IP 65; gemäß DIN EN 60529:2014-09 |
|
Isolationsfestigkeit |
500 V AC; gemäß DIN EN 61439-1:2012-06 |
|
Elektromagnetische Verträglichkeit |
DIN EN 61326-1:2013-07; Gerät der Klasse B mit Immunitätsanforderungen für industrielle Umgebungen |
|
Vibrationsfestigkeit |
1 ... 100 m/s2 [3,28 ... 328,08 ft/s2], 5 ... 15 Hz; 100 m/s2 [328,08 ft/s2], 15 ... 159 Hz; gemäß DIN EN 60068-2-6:2008-10 |
|
Schockfestigkeit |
800 m/s2 [2624,67 ft/s2], 6 ms, gemäß DIN EN 60068-2-27:2010-02 |
|
Daten für "cULus Recognized Component" |
|
|
Gehäuseart |
Geschlossen |
|
Gerätefunktion |
Prozesssteuerungseinrichtung |
|
Anschluss an die Hauptstromversorgung |
Nein |
|
Überspannungskategorie |
II |
|
Verschmutzungsgrad |
2 |
|
Schutzeinrichtungen |
Klasse III (SELV oder PELV und begrenzte Energie oder LPS) |
|
Luftfeuchtigkeit |
Maximal 80 % bei Temperaturen bis 31 °C [87,8 °F], linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C [104 °F] |
|
Einsatzhöhe |
≤ 2000 m [1,24 mi] |
|
Einsatz im Nassbereich |
Nein |
|
Beweglichkeit des Geräts |
Unbeweglich |
|
Betriebsbedingungen |
Kontinuierlich |
|
Klassifizierung nach UL61010-1 |
Typ 1 |
|
Zulassungen |
|
|
Europäischer Wirtschaftsraum |
Konformität gemäß EMV-Richtlinie 2014/30/EU |
|
USA und Kanada |
Zertifizierung cULus Recognized Component |
Technische Daten SEPODL
|
Electrical data |
|
|---|---|
|
Supply voltage UB (polarity reversal protection, overvoltage protection) |
20 to 30 V DC |
|
Current consumption |
Without external sensor:≈30 mA at 24 V DC; Maximum current consumption with connected external sensor: 80 mA |
|
Power consumption |
Requirements for the power supply unit: Maximum supply output: 100 VA |
|
Communication interfaces |
CAN bus with CANopen protocol (profile CiA 406); IO-Link; no electrical isolation |
|
Mechanical data |
|
|
Housing material |
Plastic ABS, anthracite |
|
Viewing window material |
Plastic, impact protection |
|
Housing dimensions (not including connection elements) |
48 mm × 50 mm × 70 mm [1.89 in × 1.97 in × 2.76 in] |
|
Weight |
≈100 g [3.53 oz] |
|
Connection elements |
|
|
Communication interface and supply voltage |
5-pin male connector M12, A-coded |
|
Sensor connection |
8-pin female connector M12, A-coded |
|
Functional ground |
6.3 mm [0.25 in] flat connector |
|
Controls |
|
|
Push-button |
3 membrane buttons |
|
Indicators |
|
|
Display |
OLED 1.54” monochrome, yellow (128 × 64 pixels, graphic), Language: English |
|
Ambient data |
|
|
Operating temperature range |
0 °C to +60 °C [32 °F to 140 °F] |
|
Storage temperature range |
-20 °C to +80 °C [-4 °F to 176 °F] |
|
Maximum relative air humidity |
Condensation not permitted |
|
Degree of protection |
IP65; as per DIN EN 60529:2014-09 |
|
Dielectric strength |
500 V AC; as per DIN EN 61439-1:2012-06 |
|
EMC |
DIN EN 61326-1:2013-07; Class B device with immunity requirements for industrial environments |
|
Vibration resistance |
1 to 100 m/s2 [3.28. to 328.08 ft/s2], 5 to 15 Hz; 100 m/s2 [328.08 ft/s2], 15 to 159 Hz; as per DIN EN 60068-2-6:2008-10 |
|
Shock resistance |
800 m/s2 [2624.67 ft/s2], 6 ms, as per DIN EN 60068-2-27:2010-02 |
|
Data for “cULus Recognized Component” |
|
|
Housing type |
Closed |
|
Device function |
Process control device |
|
Connection to main power supply |
No |
|
Overvoltage category |
II |
|
Contamination level |
2 |
|
Guards |
Class III (Class SELV or PELV and limited power or LPS) |
|
Atmospheric humidity |
Maximal 80 % bei Temperaturen bis 31 °C [87,8 °F], linear abnehmend auf 50 % relative Luftfeuchtigkeit bei 40 °C [104 °F] |
|
Installation altitude |
≤ 2000 m [1.24 mi] |
|
Use in wet areas |
No |
|
Device mobility |
Immovable |
|
Operating conditions |
Continuous |
|
Classification according to UL61010-1 |
Type 1 |
|
Approvals |
|
|
European Economic Area |
Conformity in accordance with EMC Directive 2014/30/EU |
|
USA and Canada |
Certification as cULus Recognized Component |
