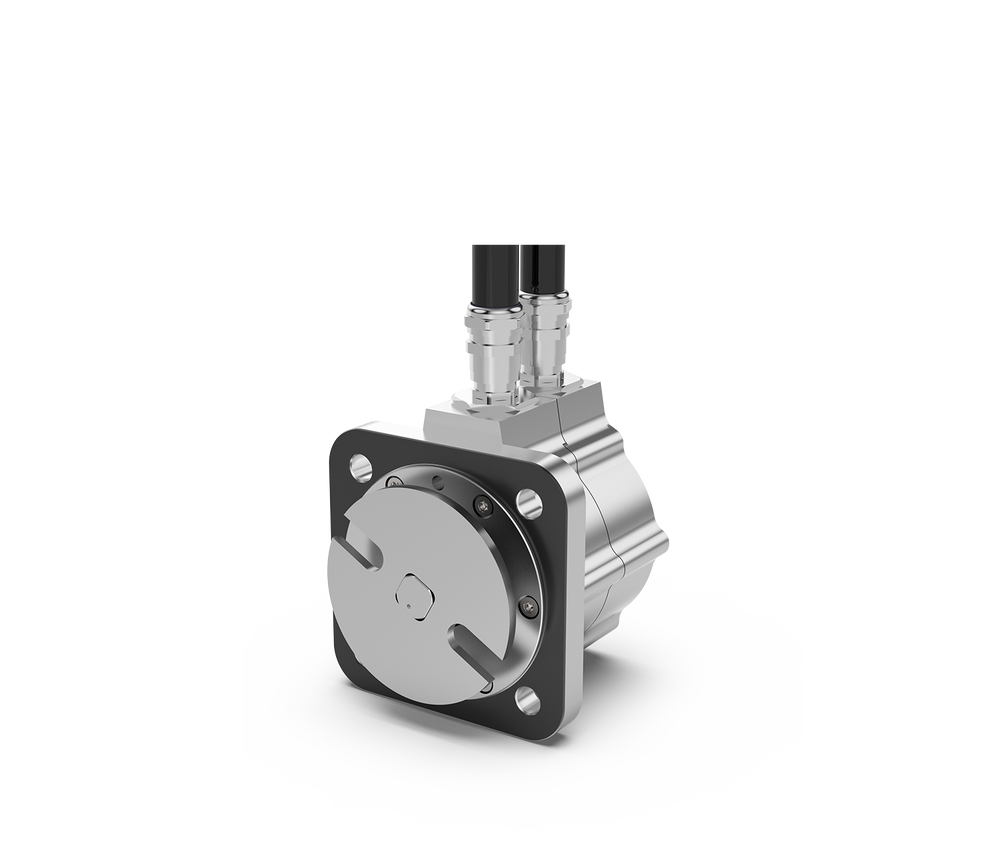

Kundenspezifischer Achsgeber - GEL 2740

mit „Cold-Movement-Detection“

  • Kundenspezifisches Gebersystem zur Montage an Achsenden
  • Kombination aus Cold-Movement-Detection und Inkrementalgeber
  • Magnetische Cold-Movement-Detection (CMD)
  • Abgeschirmtes magnetisch-inkrementelles Drehgebersystem
  • Zur Montage an außen gelagerte Drehgestelle

Technische Informationen

Eigenschaften

  • Auflösung des Drehgebers: 80 Impulse pro Umdrehung (Andere auf Nachfrage)
  • Schutzart (Gesamtsystem): IP66, IP 67
  • Gehäusematerial: Aluminium, beschichtet

Vorteile

  • Cold-Movement-Detection erfasst Bewegungen der Radachse im spannungslosen Zustand
  • Energieautark, keine Batterie erforderlich
  • Wartungsfreier, langlebiger Betrieb unter rauesten Umgebungsbedingungen durch magnetisches Messsystem

Downloads

Downloads

Produkt Dokumente Sprachen
GEL 2740 Technische Information DE EN
Betriebsanleitung* DE/EN

Registrierung erforderlich

Einsatzgebiete

  • Schienenfahrzeugindustrie

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Kundenspezifischer Sensor



2740V0

2740V1

2740V2

2740V3

Allgemein

Messsysteme

CMD CMD + Inkrementalgeber bis zu 3 × 2 Kanäle möglich

Inkrementalgeber

- 2 Kanäle 2 x 2 Kanäle 3 x 2 Kanäle

Ausgang

- Spannung

Phasenversatz

- 90°

Auflösung (Impulszahlen)

- 80 Impulse pro Umdrehung

Mechanische Daten

Schutzart

IP66, IP67

Max. zulässige Drehzahl

5000 min-1

Wellenmaterial

Rostfreier Stahl

Gehäusematerial

Aluminium, beschichtet

Masse (ohne Kabel, ohne Antrieb)

2000 g

3667 g

Umweltbedingungen

Arbeits- und Betriebstemperatur

-40 °C ... +100 °C

Lagertemperatur

-40 °C ... +105 °C

Vibrationsfestigkeit

DIN EN 61373:2011-04 Kat. 3

Schockfestigkeit

DIN EN 61373:2011-04 Kat. 3

Elektromagnetische Verträglichkeit

DIN EN 50121-3-2:2017-11

Isolationsfestigkeit

500 V AC / 750 V DC (DIN EN 50155:2022-06)

Typprüfung

DIN EN 50155:2022-06

Max. relative Luftfeuchte

98 %, Kondensation möglich

Brandschutz

Gefährdungsstufe HL2 (R22) / HL3 (R23),
gemäß DIN EN 45545-2:2020-10

Max. Einsatzhöhe über Normalnull

≤ 2000 m, gemäß DIN EN 61010-1:2020-03

Inkrementalgeber



Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

Schirmauflage

kapazitiv

Stromaufnahme IB pro Kanal (ohne Last)

≤ 30 mA

Ausgangssignal (kurzschlussfest, Gegentaktendstufe)

Rechtecksignale

Frequenzbereich

0 ... 20 kHz

Ausgangssignalpegel High

≥ UB - 2,0 V

Ausgangssignalpegel Low

≤ 2,0 V

Frequenzbereich

0 ... 25 kHz

Tastverhältnis

50 % ± 20 %

Mechanische Daten

Kabeldaten

halogenfrei, geschirmt

Kabeldurchmesser

8,0 ± 0,3 mm

Kabelquerschnitt

12 × 0,34 mm2

Minimaler Biegeradius statisch

120 mm

Kabelschutz

Typ

Metall-Schutzschlauch

Material

Stahl verzinkt;
Ummantelung: Thermoplastisches Polyurethan

Außendurchmesser

21,1 mm

Minimaler Biegeradius statisch

120 mm

Cold-Movement-Detection



Allgemeine Daten

Ausgänge

Out1; Out2; Out3; Out4

Eingänge

UB_Mag; UB_Load

Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

Schirmauflage

kapazitiv

Max. Strom (in ULoad)

≤ 180 mA

Stromaufnahme (ohne Last)

im Lesebetrieb < 35 mA

Mindestladezeit TL

70 ms (bei einer Ladespannung von 24 V)

Aktivierungszeit Ta

≥ 6 ms

Ausgangssignalpegel High

≥ UB - 2,0 V

Ausgangssignalpegel Low

≤ 2,0 V

Mechanische Daten

Kabeldaten

halogenfrei, geschirmt

Kabeldurchmesser

10,5 ± 0,4 mm

Kabelquerschnitt

8 × 0,5 mm2

Minimaler Biegeradius statisch

120 mm

Kabelschutz

Typ

Metall-Schutzschlauch

Material

Stahl verzinkt;
Ummantelung: Thermoplastisches Polyurethan

Außendurchmesser

21,1 mm

Minimaler Biegeradius statisch

120 mm
