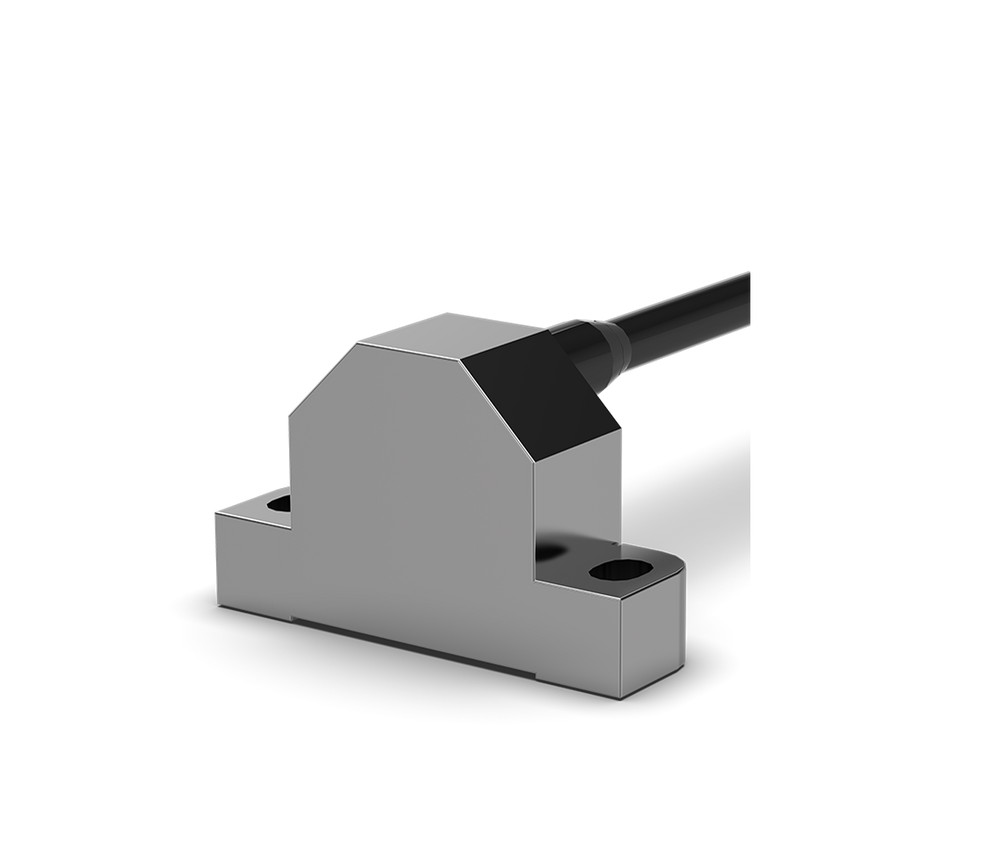

Inkrementeller lagerloser Drehgeber – GEL 248

Kompakter 2-Kanal Hall-Effekt Drehzahlsensor mit HTL- oder TTL-Ausgangssignalen

Wartungs- und verschleißfreier Drehzahlsensor auf Basis magnetischer Abtastung
Abtastung von ferromagnetischen Maßverkörperungen (beispielsweise Zahnräder, Zahnstangen, Schlitzscheiben und Kettenräder)
Sichere Erfassung von hohen Drehzahlen bis kriechenden Bewegungen (0 Hz…25 kHz)
Zuverlässigste Drehrichtungserkennung durch Auswertung zweier Kanäle
Extra kompakter Drehgeber zur einfachen Integration in allen Industrieanwendungen

Inkrementeller, differentiell messender 1-/2-Kanal Drehzahlsensor auf Basis des magnetischen Prinzips
Höchste Signalqualität für eine zuverlässige Auswertung in Steuerungssystemen
Robustes und kompaktes Zinkdruckguss Gehäuse
Geeignet für verschiedene Maßverkörperungen, wie Zahnräder, Zahnstangen, Schlitzscheiben oder Kettenräder
Maßverkörperungen mit Modul 1,00 bis 4,00 möglich
Höchste Signalqualität für eine zuverlässige Auswertung in Steuerungssystemen

Produkt	Dokumente	Sprachen
GEL 248	Technische Information	DE EN CN
GEL 248	Betriebsanleitung*	DE/EN

Registrierung erforderlich

(Kabelabgang radial mit Schraubhülse)

(Kabelabgang seitlich mit Schraubhülse)

Alle Maße in mm [inch]

2 Kanäle, 90° Phasenversatz; 10 ... 30 V DC

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen; 10 ... 30 V DC

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen; 5 V ± 10 %

Signalmuster	V	X	T
Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt)	10 ... 30 V DC		5V ± 10 %
Stromaufnahme I_B (ohne Last)	≤ 50 mA
Ausgangssignal (kurzschlussfest)	Rechtecksignale
Ausgangspegel	HTL		TTL
Ausgangssignalpegel High	≥ U_B - 2 V		≥ 3,5 V
Ausgangssignalpegel Low	≤ 1,5 V		≤ 0,8 V
Ausgangsstrom pro Kanal	≤ 20 mA
Frequenzbereich	0 ... 20 kHz
Tastverhältnis	50% ± 20%
Phasenversatz	typ. 90°
Mechanische Daten
Gehäusematerial Sensor	Zink
Masse des Sensors (inkl. 2 m Kabel)	ca. 150 g
Kabeldaten
Kabel	halogenfrei und geschirmt
Kabeldurchmesser	5,5 ± 0,2 mm	5 - 0,3 mm	5 - 0,3 mm
Kabelquerschnitt	4 × 0,5 mm²	9 × 0,15 mm²	9 × 0,15 mm²
Minimaler Biegeradius statisch / dynamisch	11 mm / 28 mm	10 mm / 25 mm	10 mm / 25 mm
Umweltprüfungen
Arbeits- und Betriebstemperatur	-40 °C ... +120 °C
Lagertemperatur	-40 °C ... +120 °C
Isolationswiderstand	500 V DC, > 1 MΩ
Spannungsfestigkeit	500 V AC, 1 Minute
Elektromagnetische Verträglichkeit Störaussendung Störfestigkeit	DIN EN 61000-6-4; DIN EN 61000-6-3 DIN EN 61000-6-2; DIN EN 61000-6-1
Schutzart auf der Messseite	IP 68
Vibrationsfestigkeit	200 m/s2 (EN 60068-2-6)
Schockfestigkeit	200 m/s2 (EN 60068-2-6)
MTTF-Wert	2.000.000 h bei 55 °C
Anforderungen an das Messzahnrad
Material Messzahnrad	Ferromagnetischer Stahl
Zahnform Messzahnrad	Evolventenverzahnung nach DIN 867
Breite Messzahnrad	≥ 10 mm
Zulässige Exzentrizität	≤ 0,3 mm
Modul m Messzahnrad	1,00 bis 4,00 (weitere auf Anfrage)
