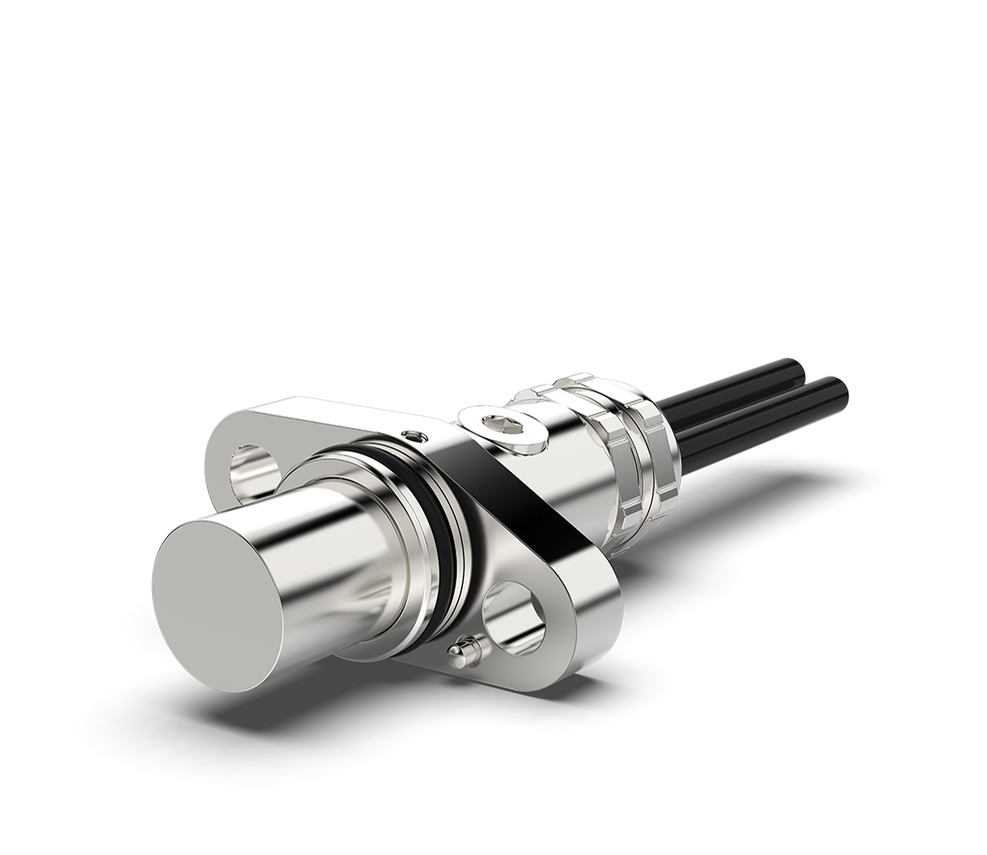

CombiCODER - Flachstellendetektor – GEL 2475FD

Hochintegrierter Drehzahlsensor, Vibrationssensor, Temperatursensor mit integrierter Auswertung

  • 1-/2-Kanal Hall-Effekt Drehzahlsensor mit integrierter Flachstellenerkennung und Temperaturüberwachung
  • Sichere Erfassung von hohen Drehzahlen bis kriechenden Bewegungen (0 Hz…20 kHz)
  • Zuverlässige Erkennung von Flachstellen, Aufschweißungen und Schienenstößen
  • Temperaturüberwachung durch NTC-Thermistor -55 °C bis +150°C
  • Perfekt geeignet für Condition Monitoring und vorausschauender Wartung
Anfrage & Support

Technische Informationen

Eigenschaften

  • Drehzahl-, Vibrations- und Temperaturmessung in einem Gehäuse
  • Vibrationsmessung mit modernster MEMS-Technologie in 3-Achsen
  • Integrierte Auswertungsalgorithmen geben den Schweregrad von Flachstellen und Aufschweißungen in diskreten Stufen via PWM-Signal aus
  • Einsatz mehrerer Flachstellendetektoren ermöglicht die Erfassung von Schienenstößen
  • Galvanisch getrennte Signale für eine zuverlässige Auswertung in unterschiedlichen Steuerungssystemen
  • Konfigurationsflexibilität durch frei wählbaren Kabelabgang, Kabelschutz und Steckervarianten
  • Typgeprüft nach DIN EN 50155 für den sicheren Einsatz in Bahnanwendungen
  • Brandgeschützt durch Kabel und Kabelschutz gemäß DIN EN 45545-2 bis HL3

Vorteile

  • Maximale Kompatibilität
  • Wartungs- und verschleißfrei
  • Flachstellenerkennung funktioniert unabhängig von der Einbaulage des Sensors
  • Einfachste Auswertung durch analoges PWM-Signal
  • Parallele Zustandsüberwachung von Fahrzeug und Infrastruktur
  • Effizienzmaximierung der Wartungsplanung
  • Einfache Integration
  • Montagefreundlich
  • Galvanisch getrennte Messsysteme
  • Hohe Signalqualität

Downloads

Downloads

Produkt Dokumente Sprachen
GEL 2475FD Technische Information DE EN CN
Begleitinformation* DE/EN

Registrierung erforderlich

Einsatzgebiete

Bahntechnik & Transport

Schienenfahrzeugindustrie:

  • Traktionskontrolle, Schleuderschutz, Motordrehzahl , Gleitschutz, Automatic Train Protection, Odometrie

Condition Monitoring in Schienenfahrzeugen:

  • Automatische, objektive Erkennung und Bewertung von Flachstellen

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Darstellung Signalmuster

Signalmuster E-

1 Kanal

Signalmuster V-

2 Kanäle, 90° Phasenversatz

Signalmuster EM

1 Kanal mit Stillstandsspannung

Signalmuster VM

2 Kanäle, 90° Phasenversatz, mit Stillstandsspannung

Signalmuster

E-

V-

EM

VM

Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

10 ... 20 V DC

Stromaufnahme IB (ohne Last)

≤ 30 mA

 ≤ 25 mA

Ausgangssignal (kurzschlussfest)

Rechtecksignale

Ausgangssignalpegel High

≥ UB - 1,5 V

 ≥ UB - 1,8 V

Ausgangssignalpegel Low

≤ 1,0 V
≤ 1,5 V

Ausgangsstrom pro Kanal

≤ 20 mA
≤ 10 mA

Frequenzbereich

0 ... 20 kHz

0 ... 8 kHz

Tastverhältnis

50% ± 20%

Phasenversatz

-

typ. 90°

-

typ. 90°

Elektrische Daten PWM-Signal

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

Ausgangssignalpegel High

≥ UB - 1,5 V

Ausgangssignalpegel Low

≤ 1,0 V

Ausgangsstrom

≤ 20 mA

Frequenz

1 kHz

Elektrische Daten NTC-Thermistor

Messwiderstand

1 bis 100 kOhm bei 25 °C

Messbereich

-55 °C bis +70 °C (max. 100 mW)
-55 °C bis 150 °C (max. 1 mW)

Messtoleranz

1% bei 25 °C

Mechanische Daten

Sensorrohrmaterial		 Edelstahl
Flanschmaterial Edelstahl
Masse des Sensors (inkl. 2 m Kabel) 500 g

Umweltprüfungen

Arbeits- und Betriebstemperatur

-40 °C ... +120 °C

Lagertemperatur

-40 °C ... +120 °C

Isolationsfestigkeit

500 V AC / 750 V DC (DIN EN 50155:2022-06)

Elektromagnetische Verträglichkeit

DIN EN 50121-3-2:2017-11

Schutzart auf der Messseite

 IP 68

Vibrationsfestigkeit

DIN EN 61373:2011-04 Kat. 3

Schockfestigkeit

DIN EN 61373-2011-04 Kat. 3

Brandschutz

DIN EN 45545-2:2023-12
NFPA 130 auf Anfrage

MTTF-Wert (Drehzahl)

2.000.000 h bei 55 °C

MTTF-Wert (Flachstelle)

950.000 h bei 55 °C
