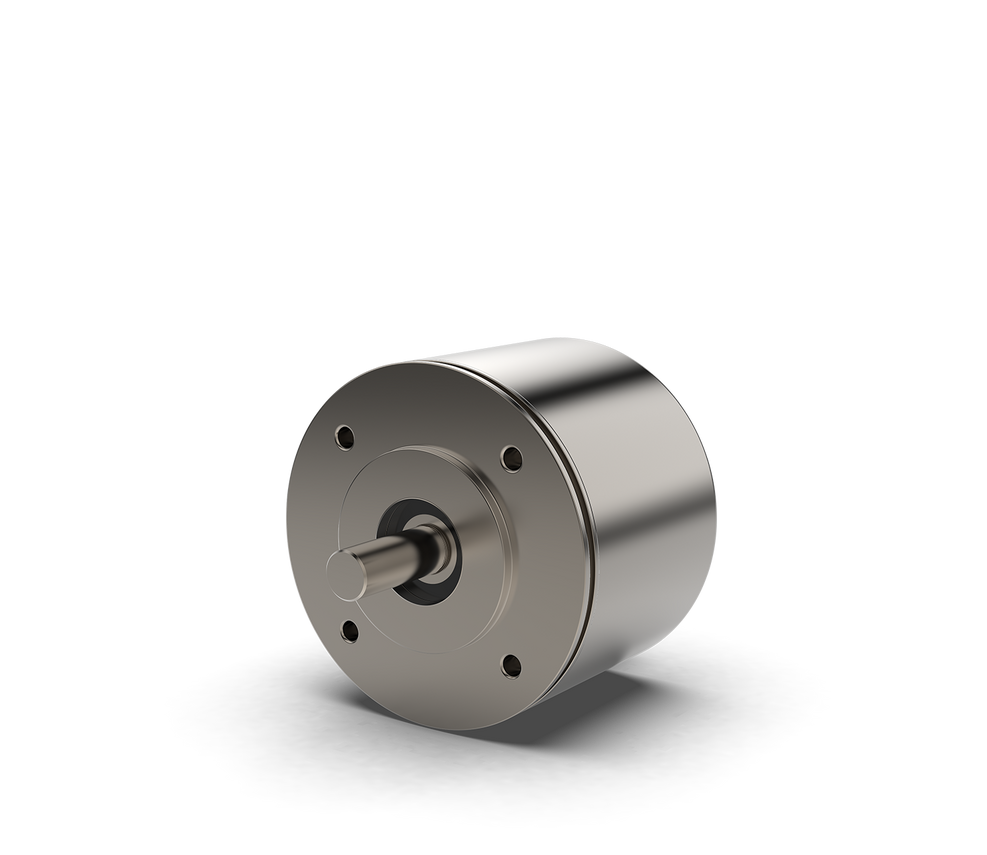

Magnetisch-inkrementaler Drehgeber - GEL 260

für hohe Beanspruchungen

  • Hochauflösende magnetisch-inkrementale Drehgeber mit robuster mechanischer Konstruktion.
  • Weltweit in unterschiedlichsten Anwendungen bewährte Technologie, für raueste Industrieumgebungen geeignet.
  • Mit radialem oder axialem Stecker- oder Kabelabgang lieferbar.
  • Optional mit druckfest gekapseltem Gehäuse lieferbar, Schutzart IP 54, ATEX-Zulassung und IECEx-Zulassung.
  • Hohe Zuverlässigkeit bei langer Lebensdauer zeichnet die magnetisch-inkrementalen Drehgeber aus.
Anfrage & Support

Technische Informationen

Eigenschaften

  • Hochauflösend bis zu 273408 Impulse pro Umdrehung
  • Interpolation bis zu 1024-fach
  • Optional zusätzlicher Stromausgang 0 ... 20 mA, 4 ... 20 mA, -20 ... + 20 mA
  • Referenzsignal
  • Hohe Elektromagnetische Verträglichkeit

Vorteile

  • Absolute Betriebssicherheit auch bei hoher Luftfeuchtigkeit (Betauung) und häufigen Temperaturwechseln
  • Widersteht hohen Schock- und Vibrationsbelastungen
  • Unbeeinflusst durch Schmutzeffekte oder Ölnebel
  • Keine Alterung der magnetischen Sensortechnik

Downloads

Downloads

Produkt Dokumente Sprachen
GEL 260 Technische Information DE EN
Technische Information Zubehör DE EN CN
Betriebsanleitung DE/EN
Impulszahlen DE/EN

Registrierung erforderlich

Einsatzgebiete

  • Schwerindustrie
  • Papier- und Verpackungsmaschinen
  • Abfüllanlagen
  • Transport- und Lagersysteme
  • Maschinen für die Bearbeitung von Stahl, Holz, Stein, Kunststoffe etc.

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Darstellung Signalmuster

Signalmuster T, TN

Signalmuster T; Logikpegel TTL

Signalmuster U, UN

Signalmuster U; Logikpegel TTL

Signalmuster S, SN

Signalmuster S, Logikpegel HTL

Signalmuster V, VN

Signalmuster VN; Logikpegel HTL

Signalmuster X, XN

Signalmuster XN; Logikpegel HTL



Signalmuster

T, TN

U, UN

S, SN

V, VN

X, XN

Allgemein

Auflösung (Impulse pro Umdrehung)

 60 ... 273408

Messbereich

 36° ... 0,0013°

Fehlergrenze

 0,07°

Messschrittabweichung

 0,01°

Wiederholbarkeit

 0,005°

Elektrische Daten

Betriebsspannung

5 V DC ± 5%

10 ... 30 V DC

Leistungsaufnahme

≤ 1,0 W
≤ 1,4 W

 ≤ 1,3 W
≤ 1,65 W

Ausgangsfrequenz

≤ 200 kHz

Ausgangssignalpegel

TTL

 HTL

Ausgangssignalpegel High

≥ UB - 1,00 V
bei I = 10 mA;
≥ UB - 1,20 V
bei I = 30 mA

4,00 V bei
I = 10 mA;
≥ 3,85 V bei
I = 30 mA

≥ UB - 1,80 V bei I = 10 mA;
≥ UB - 2,20 V bei I = 30 mA

Ausgangssignalpegel Low

≤ 0,75 V bei I = 10 mA;
≤ 1,00 V bei I = 30 m

≤ 1,15 V bei I = 10 mA;
≤ 1,55 V bei I = 30 mA

Mechanische Daten

Wellendurchmesser

6, 8, 10, 12 mm

Gehäusedurchmesser

90 mm

Masse

700 g

Maximale Betriebsdrehzahl

10000 min-1

Trägheitsmoment des Rotors

7,5 x 10-5 kgm2

Betriebsdrehmoment

0,03 Ncm (< 0,1 Nm)

Anlaufdrehmoment

0,05 Nm (0,1 Nm)

Zulässige Wellenbelastung
(Angriffspunkt 15 mm von der Flanschanlage)

200 N axial, 200 N radial

Lagerlebensdauer
bei maximaler Wellenbelastung
bei halber Wellenbelastung

2000 x 106 Umdrehungen
12600 x 106 Umdrehungen

Umweltbedingungen

Arbeitstemperatur

0 ° C ... +70 °C / -20 ° C ... +85 °C (Betriebstemperatur) / -20 ° C ...
+85 °C (optional)

Lagertemperaturbereich

-40 °C ... +105 °C

Schutzart

IP 65, IP 64

Vibrationsfestigkeit (DIN EN 600068-2-6)

100 m/s2, 10 ... 2000 Hz

Schockfestigkeit (DIN EN 60068-2-27)

1000 m/s2, 11 ms

Elektromagnetische Verträglichkeit

EN 61000-6-1 bis 4

Isolationswiderstand

500 V DC, > 1 MΩ

Spannungsfestigkeit

500 V AC, 1 Minute
