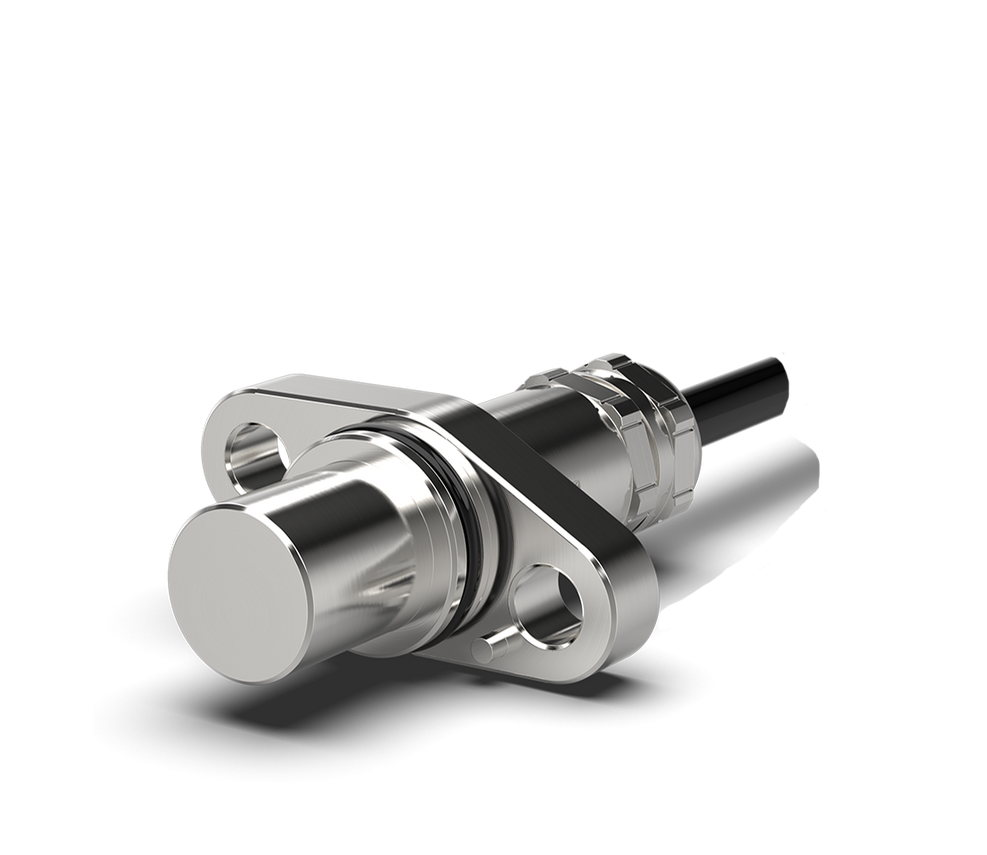

Inkrementeller lagerloser Drehgeber – GEL 2478

1-/2-Kanal Hall-Effekt Drehzahl- und Positionssensor mit ATEX-Zertifikat

Wartungs- und verschleißfreier Drehzahl- und Positionssensor auf Basis magnetischer Abtastung
Abtastung von Maßverkörperungen (beispielsweise ferromagnetische Messzahnräder oder Kolbenstangen)
Sichere Erfassung von hohen Geschwindigkeiten bis kriechenden Bewegungen (0 Hz…20 kHz)
Robustes und kompaktes Edelstahlgehäuse für den Einsatz in rauen und beengten Applikationen
ATEX-Zertfikat für den Einsatz in explosionsgefährdeten Bereichen

ATEX-Zertifikat für den Einsatz in explosionsgefährdeten Bereichen
Inkrementell messender 1-/2-Kanal Drehzahlsensor auf Basis des magnetischen Messprinzips
Berührungslose Messung von Rotationsbewegungen oder Linearbewegungen
Extra robustes Edelstahlgehäuse mit einem Sensorrohr-Durchmesser von 22 mm
Messzahnrad mit Modul 1,0 bis 3,5 oder Messstange mit Teilung 4,0 mm als Maßverkörperung
Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
Typgeprüft nach DIN EN 50155 für den sicheren Einsatz in Bahnanwendungen
Höchste Produktqualität mit optionaler Zertifizierung nach DNV und vielen weiteren Standards

Produkt	Dokumente	Sprachen
GEL 2478	Technische Information	DE EN
GEL 2478	Begleitinformation*	DE/EN

Registrierung erforderlich

L1 Kabellänge H Sensorrohrlänge (gemäß Typenschlüssel)

Alle Maße in mm [inch]

1 Kanal

1 Kanal mit inversen Signalen

2 Kanäle, 90° Phasenversatz

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen

Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt)	10... 28 V DC mit ATEX 10 ... 30 V DC ohne ATEX
Stromaufnahme I_B (ohne Last)	≤ 45 mA
Ausgangssignal (kurzschlussfest)	Rechtecksignale
Ausgangssignalpegel High	≥ U_B - 1,8 V
Ausgangssignalpegel Low	≤ 0,5 V
Ausgangsstrom pro Kanal	≤ 10 mA
Frequenzbereich	0 ... 20 kHz
Tastverhältnis	50% ± 10%
Phasenversatz	typ. 90°
Flankensteilheit (2m Kabel)	≥ 10 V/μs
Elektromagnetische Verträglichkeit	Schienenfahrzeuge (EN 50121-3-2) Industrieanwendungen (EN 61000-6-1 bis 4)
Isolationsfestigkeit	500 V AC (EN 61439-1)
Mechanische Daten
Modul m Messzahnrad	1,00 … 3,50
Zulässiger Luftspalt (für Modul m / Teilung p)	Siehe Luftspalttabelle
Breite Messzahnrad	≥ 10 mm (kleinere auf Anfrage)
Zahnform Messzahnrad	Evolventenverzahnung nach DIN 867, Rechteckverzahnung 1:1 oder Schlitzscheibe (auf Anfrage)
Material Messzahnrad	Ferromagnetischer Stahl
Arbeits- und Betriebstemperatur	-40 °C ... +85 °C mit ATEX -40 °C ... +120 °C ohne ATEX
Lagertemperatur	-40 °C ... +120 °C
Schutzart	IP 68
Vibrationsfestigkeit	50 m/s²(EN 60068-2-6)
Schockfestigkeit	100 m/s² (EN 60068-2-27)
Gehäusematerial Sensor	Edelstahl (1.4305)
Masse Sensor (2 m Kabel, ohne Gegenstecker)	ca. 500 g
Druckfestigkeit	< 5 bar (Sensorrohr bis zum Flansch komplett geschlossen)

Elektrischer Anschluss
Anschluss	PUR- oder Silikon-Kabel, Schirm geberseitig am Gehäuse aufgelegt
Maximale Kabellänge	≤ 100 m
Kabel LK10691
Kabelmaterial	PUR Mantel, halogenfrei und geschirmt
Kabeldurchmesser	8,1 ± 0,3 mm
Kabelquerschnitt	6 × 1,0 mm²
Biegeradius statisch/dynamisch	24 mm / 41 mm
Kabel LK10581
Kabelmaterial	Silikon-Mantel, halogenfrei und geschirmt
Kabeldurchmesser	9,2 ± 0,4 mm
Kabelquerschnitt	6 × 0,75 mm²
Biegeradius statisch/dynamisch	69 mm / 138 mm
