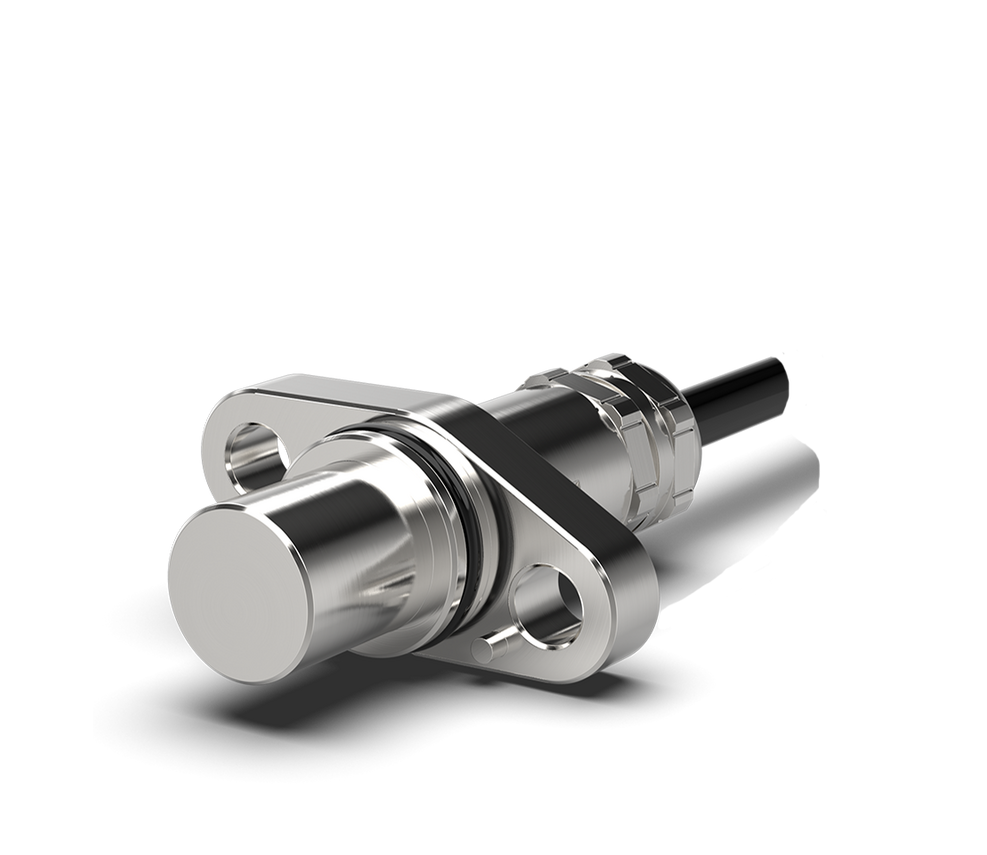

Inkrementeller lagerloser Drehgeber – GEL 2477

Eigenschaften

• Inkrementell messender 1-/2-Kanal Drehzahlsensor auf Basis des magnetoresistiven Prinzips
• Höchste Signalqualität mit Impulsvervielfachung für die präzise Auswertung in Steuerungssystemen
• Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
• Aufzeichnung von Temperatur und Drehzahlhistogramm und automatischer Abgleich möglich
• Konfigurationsflexibilität durch frei wählbaren Kabelabgang, Kabelschutz und Steckervarianten
• In Übereinstimmung mit einer Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:
  Technische Daten – Umweltprüfungen

Vorteile

• Optimierte Lifecycle-Cost
• Wartungs- und verschleißfrei
• Reduzierung der Drehmomentwelligkeit in Antrieben
• Höhere Energieeffizienz aufgrund hoher Regelgüte
• Einfache Integration
• Vielzahl von Konfigurationsmöglichkeiten
• Kompakte und robuste Bauform
• Montagefreundlich
• Hohe Signalgüte

Industrie & Automatisierung

Druck- & Verpackungsmaschinen:

• Synchronisation von Transportbändern
• Registerregelung beim Druck

Automotive & Nutzfahrzeuge

Fahrzeugantriebe:

• Drehzahlmessung an Kurbel- und Nockenwellen für Motorsteuergeräte
• Rotorpositionsbestimmung in E-Motoren (BLDC, PMSM)
• Eingang-/Abtriebsdrehzahl im Getriebe für Schaltstrategie

Fahrdynamiksysteme:

• Raddrehzahlsensoren für ABS/ESP
• Drehmomentverteilung in Allradsystemen

Nutzfahrzeuge & Landmaschinen:

• Drehzahlüberwachung an Zapfwellen, Hydraulikpumpen
• Erntemaschinen: Förderschnecken, Dreschtrommeln

Bahntechnik & Transport

Schienenfahrzeuge:

• Raddrehzahlsensoren für Schlupfregelung und Bremssteuerung
• Antriebssteuerung bei E-Loks und Triebwagen

Förder- und Seilbahnen:

• Drehzahlüberwachung an Umlenkscheiben
• Synchronisation von Antrieben in mehrmotorigen Systemen

Maritime Anwendungen

Antrieb:

• Drehzahlmessung an Schiffsmotoren, Turboladern, Getrieben
  und Generatoren

Hilfsaggregate:

• Eingang-/Abtriebsdrehzahlerfassung zur Schlupfüberwachung



Energie & Versorgung

Windkraftanlagen:

• Rotordrehzahl für Leistungssteuerung
• Pitch-Verstellung (Flügelwinkelregelung)

Wasserkraftwerke / Turbinen:

• Drehzahlregelung für Synchronisation mit Netzfrequenz

Generatoren & Notstromanlagen:

• Drehzahlerfassung für Frequenzüberwachung und Lastmanagement

Gebäudetechnik & Infrastruktur

Aufzüge & Fahrtreppen:

• Geschwindigkeit und Position der Kabine
• Sicherheitssysteme (Notstopp bei Überdrehzahl)

Gebäudemaschinen:

• Pumpen und Lüfterdrehzahlen in großen HLK-Systemen

Logistik & Fördertechnik

Förderbänder:

• Geschwindigkeitsregelung in Distributionszentren

Automatische Lagersysteme:

• Positionierung von Regalbediengeräten

Krananlagen:

• Hubwerks- und Fahrwerkssteuerung

Impulsvervielfachung	Faktor 02	Faktor 04	Faktor 08
Elektrische Daten
Versorgungsspannung UB (verpolungsgeschützt)	10 ... 30 V DC
Stromaufnahme pro Kanal IB (ohne Last)	≤ 50 mA
Ausgangssignal (kurzschlussfest)	Rechtecksignale
Ausgangssignalpegel High	≥ UB - 1,5 V
Ausgangssignalpegel Low	≤ 1,0 V
Ausgangsstrom pro Kanal	≤ 20 mA
Frequenzbereich (Ausgang)	0 ... 50 kHz	0 ... 100 kHz
Tastverhältnis	50% ± 20%
Phasenversatz	typ. 90°
Mechanische Daten
Sensorrohrmaterial	Edelstahl
Flanschmaterial	Edelstahl
Masse des Sensors (inkl. 2 m Kabel)	500 g
Kabel
Anschluss	Abgang gerade, Kabelende offen
Kabellänge	≤ 100 m
Hinweis zur Schirmung	Kabelschirm im Sensor direkt oder optional kapazitiv aufgelegt
Umweltprüfungen
Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen: Technische Daten – Umweltprüfungen
Anforderungen an das Messzahnrad
Material	ferromagnetischer Stahl
Zahnform	Evolventenverzahnung nach DIN 867 Rechteckverzahnung, typ. 1:1 (andere auf Anfrage)
Breite	≥ 10 mm (kleinere auf Anfrage)
Modul m	1,00 / 2,00	1,00
Luftspalt	typ. 0,7mm (0,4 ... 1,0 mm)
