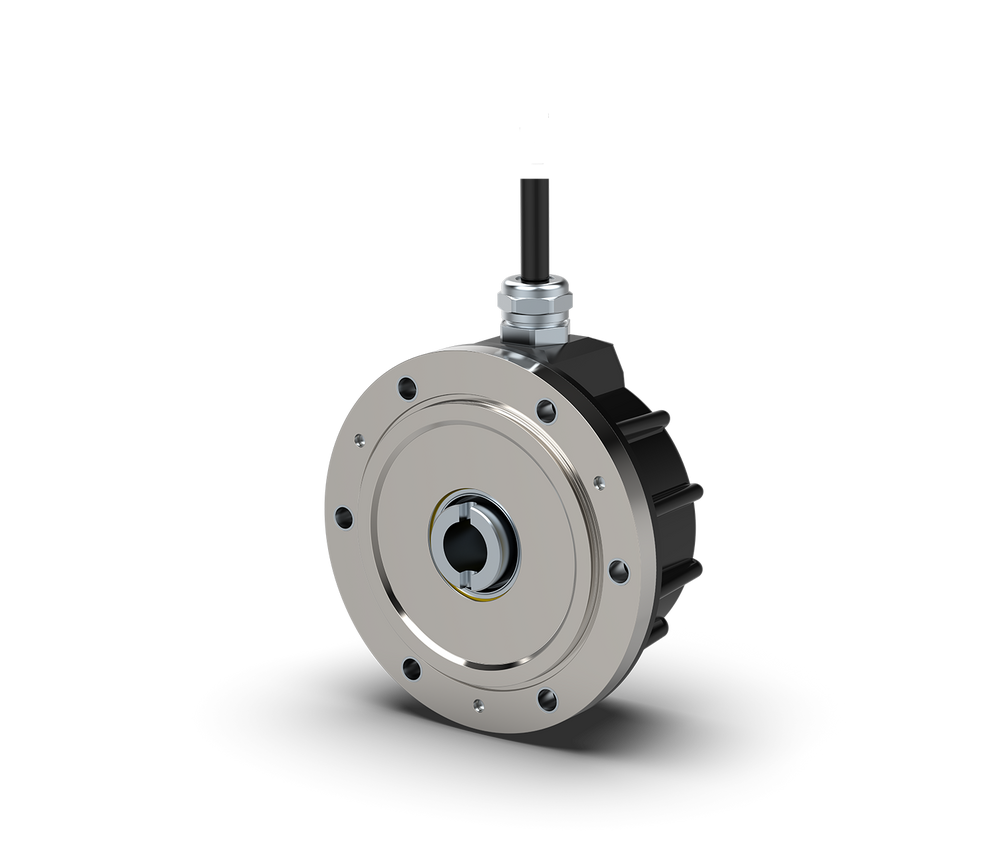

Magnetisch-inkrementaler Drehgeber - GEL 293

für hohe Beanspruchungen

  • Hochauflösende magnetisch-inkrementale Drehgeber mit robuster mechanischer Konstruktion.
  • Weltweit in unterschiedlichsten Anwendungen bewährte Technologie, für raueste Industrieumgebungen geeignet.
  • Hohlwellengeber mit integrierter, hochelastischer und verdrehsteifer Hohlwellenkupplung für Wellendurchmesser von 16 mm
  • Hohe Zuverlässigkeit bei langer Lebensdauer zeichnet die magnetisch-inkrementalen Drehgeber aus.
Anfrage & Support

Technische Informationen

Eigenschaften

  • Hochauflösend bis zu 266240 Impulse pro Umdrehung
  • Interpolation bis zu 1024-fach
  • Optional zusätzlicher Stromausgang 0 ... 20 mA, 4 ... 20 mA, -20 ... + 20 mA
  • Referenzsignal
  • Hohe Elektromagnetische Verträglichkeit

Vorteile

  • Absolute Betriebssicherheit auch bei hoher Luftfeuchtigkeit (Betauung) und häufigen Temperaturwechseln
  • Widersteht hohen Schock- und Vibrationsbelastungen
  • Unbeeinflusst durch Schmutzeffekte oder Ölnebel
  • Keine Alterung der magnetischen Sensortechnik

Downloads

Downloads

Produkt Dokumente Sprachen
GEL 293 Technische Information DE EN
Technische Information Zubehör DE EN CN
Betriebsanleitung* DE/EN
Impulszahlen DE/EN

Registrierung erforderlich

Einsatzgebiete

  • Schwerindustrie
  • Vibrationsmotoren
  • Schiffbau
  • Offshoretechnik

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Darstellung Signalmuster

Signalmuster T, TN

Signalmuster T; Logikpegel TTL

Signalmuster U, UN

Signalmuster U; Logikpegel TTL

Signalmuster S, SN

Signalmuster S, Logikpegel HTL

Signalmuster V, VN

Signalmuster VN; Logikpegel HTL

Signalmuster X, XN

Signalmuster XN; Logikpegel HTL



Signalmuster

T, TN

U, UN

S, SN

V, VN

X, XN

Allgemein

Auflösung (Impulse pro Umdrehung)

 40 ... 266240

Fehlergrenze

 0,07°

Messschrittabweichung

 0,01°

Wiederholbarkeit

 0,005°

Elektrische Daten

Versorgungsspannung UB

5 V DC ± 5%

10 ... 30 V DC

Leistungsaufnahme

 ≤ 1,3 W

Ausgangssignale

zwei um 90° phasenverschobene Rechtecksignale und deren inverse Signale (1/2)
Option: Referenzsignal (N)z

Ausgangssignalpegel

TTL

 HTL

Ausgangssignalpegel High

≥ UB - 1,00 V
bei I = 10 mA;
≥ UB - 1,20 V
bei I = 30 mA

4,00 V bei
I = 10 mA;
≥ 3,85 V bei
I = 30 mA

≥ UB - 1,80 V bei I = 10 mA;
≥ UB - 2,20 V bei I = 30 mA

Ausgangssignalpegel Low

≤ 0,75 V bei I = 10 mA;
≤ 1,00 V bei I = 30 m

≤ 1,15 V bei I = 10 mA;
≤ 1,55 V bei I = 30 mA

Mechanische Daten

Trägheitsmoment des Rotors

8 × 10-5 kgm2

Maximale Drehzahl

8000 min-1

Masse

≈ 0,7 kg

Zulässiger Versatz der Kupplung
axial
lateral

± 1,0 mm
± 0,5 mm

Lagerlebensdauer

> 1,5 × 109 Umdrehungen

Gehäusematerial

Polyamid glasfaserverstärkt

Flanschmaterial

Nichtrostender Stahl X12CrMoS17 - 1.4104

Umweltbedingungen

Arbeitstemperatur

0 … +70 °C (Option 1)
-20 °C … +85 °C (Option 3)

Betriebstemperaturbereich

-20 °C … +85 °C

Lagertemperaturbereich

-40 °C ... +105 °C

Schutzart

IP 66
IP 64 bei Ausführungen mit Kondenswasserauslass

Vibrationsfestigkeit (DIN EN 600068-2-6)

100 m/s2, 10 ... 2000 Hz

Schockfestigkeit (DIN EN 60068-2-27)

1000 m/s2, 11 ms

Elektromagnetische Verträglichkeit

DIN EN 61000-6-1:2007-10, EN 61000-6-1:2007
DIN EN 61000-6-2:2006-03, EN 61000-6-2:2005
DIN EN 61000-6-3:2011-09, EN 61000-6-3:2007 + A1:2011
DIN EN 61000-6-4:2011-09, EN 61000-6-4:2007 + A1:2011

Isolationswiderstand

500 V DC, > 1 MΩ

Spannungsfestigkeit

500 V AC, 1 Minute

Besondere Anforderungen

Schienenverkehrsnormen

Auf Anfrage
