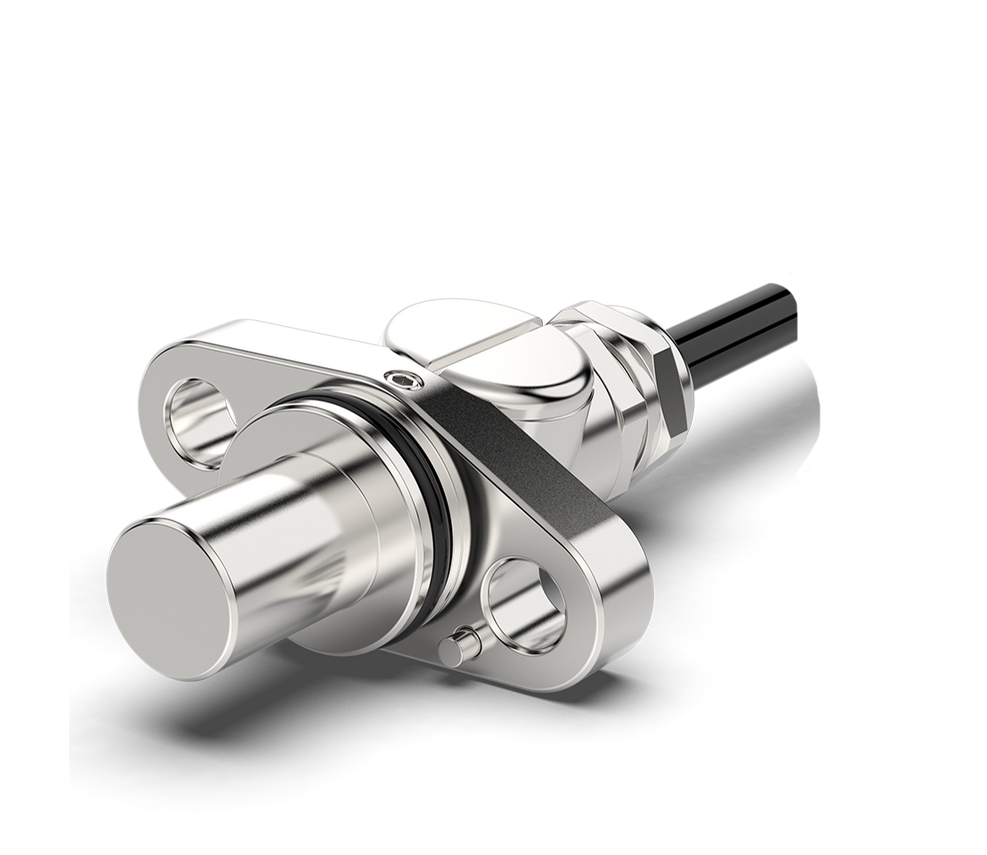

Inkrementeller lagerloser Drehgeber – GEL 2471

1-/2-Kanal induktiver Drehzahlsensor für elektrisch leitfähige Messzahnräder

Wartungs- und verschleißfreier Drehzahlsensor auf Basis induktiver Abtastung
Abtastung von Maßverkörperungen (beispielsweise Messzahnräder aus elektrisch leitfähigen Materialien)
Sichere Erfassung von hohen Drehzahlen bis kriechenden Bewegungen (0 Hz…20 kHz)
Zuverlässigste Drehrichtungserkennung durch Auswertung zweier Kanäle
Robustes und kompaktes Edelstahlgehäuse für den Einsatz in rauen und beengten Applikationen

Anfrage & Support

Technische Informationen

Eigenschaften

Inkrementeller, magnetfreier 1-/2-Kanal Drehzahlsensor auf Basis des Wirbelstromprinzips
Höchste Signalqualität für eine zuverlässige Auswertung in Steuerungssystemen
Robustes Edelstahlgehäuse mit Sensorrohr in 16 mm und 20 mm Durchmesser verfügbar
Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
Konfigurationsflexibilität durch frei wählbaren Kabelabgang, Kabelschutz und Steckervarianten
In Übereinstimmung mit einer Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:
Technische Daten - Umweltprüfungen

Vorteile

Optimierte Lifecycle-Cost
Wartungs- und verschleißfrei
Vielzahl von Konfigurationsmöglichkeiten
Kompakte und robuste Bauform
Verstärkte Wände im Sensorrohr mit 20 mm Durchmesser sorgen für einen erhöhten Schutz gegen den Aufprall von Steinen und Fremdkörpern
Keine Anhaftung und Ansammlung von magnetisierbaren Partikeln am Sensorkopf
Gewichtsreduzierung bei der Verwendung von Aluminium-Maßverkörperungen
Montagefreundlich
Einfache Integration
Hohe Signalgüte

Downloads

Produkt	Dokumente	Sprachen
GEL 2471	Technische Information	DE EN CN
GEL 2471	Begleitinformation*	DE/EN

Registrierung erforderlich

Einsatzgebiete

Industrie & Automatisierung

Druck- & Verpackungsmaschinen:

Synchronisation von Transportbändern
Registerregelung beim Druck

Automotive & Nutzfahrzeuge

Fahrzeugantriebe:

Drehzahlmessung an Kurbel- und Nockenwellen für Motorsteuergeräte
Rotorpositionsbestimmung in E-Motoren (BLDC, PMSM)
Eingang-/Abtriebsdrehzahl im Getriebe für Schaltstrategie

Fahrdynamiksysteme:

Raddrehzahlsensoren für ABS/ESP
Drehmomentverteilung in Allradsystemen

Nutzfahrzeuge & Landmaschinen:

Drehzahlüberwachung an Zapfwellen, Hydraulikpumpen
Erntemaschinen: Förderschnecken, Dreschtrommeln

Bahntechnik & Transport

Schienenfahrzeuge:

Raddrehzahlsensoren für Schlupfregelung und Bremssteuerung
Antriebssteuerung bei E-Loks und Triebwagen

Förder- und Seilbahnen:

Drehzahlüberwachung an Umlenkscheiben
Synchronisation von Antrieben in mehrmotorigen Systemen

Maritime Anwendungen

Antrieb:

Drehzahlmessung an Schiffsmotoren, Turboladern, Getrieben
und Generatoren

Hilfsaggregate:

Eingang-/Abtriebsdrehzahlerfassung zur Schlupfüberwachung

Energie & Versorgung

Windkraftanlagen:

Rotordrehzahl für Leistungssteuerung
Pitch-Verstellung (Flügelwinkelregelung)

Wasserkraftwerke / Turbinen:

Drehzahlregelung für Synchronisation mit Netzfrequenz

Generatoren & Notstromanlagen:

Drehzahlerfassung für Frequenzüberwachung und Lastmanagement

Gebäudetechnik & Infrastruktur

Aufzüge & Fahrtreppen:

Geschwindigkeit und Position der Kabine
Sicherheitssysteme (Notstopp bei Überdrehzahl)

Gebäudemaschinen:

Pumpen und Lüfterdrehzahlen in großen HLK-Systemen

Logistik & Fördertechnik

Förderbänder:

Geschwindigkeitsregelung in Distributionszentren

Automatische Lagersysteme:

Positionierung von Regalbediengeräten

Krananlagen:

Hubwerks- und Fahrwerkssteuerung

Maßzeichnungen

Kabelabgang gerade

Kabellänge L ist bestimmt durch Typenschlüssel

Kabelabgang seitlich

Kabellänge L ist bestimmt durch Typenschlüssel

Alle Maße in mm [inch]

Technische Daten

Darstellung Signalmuster

Signalmuster E-

1 Kanal

Signalmuster S-

1 Kanal mit Richtungssignal

Signalmuster V-

2 Kanäle, 90° Phasenversatz

Signalmuster X-

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen

Signalmuster	E-	V-	X-
Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt)	10 ... 20 V DC (10 ... 30 V DC auf Anfrage)
Stromaufnahme I_B (ohne Last)	≤ 40 mA
Ausgangssignal (kurzschlussfest)	Rechtecksignale
Ausgangssignalpegel High	≥ U_B - 1,8 V
Ausgangssignalpegel Low	≤ 1,5 V
Ausgangsstrom pro Kanal	≤ 20 mA
Frequenzbereich	0 ... 20 kHz
Tastverhältnis	50% ± 25%
Phasenversatz	-	typ. 90°
Mechanische Daten
Sensorrohrmaterial	Edelstahl
Flanschmaterial	Edelstahl
Masse des Sensors (inkl. 2 m Kabel)	500 g
Kabeldaten
Kabel	halogenfrei und geschirmt
Kabeldurchmesser	5,4 ± 0,2 mm		6,5 ± 0,3 mm
Kabelquerschnitt	4 × 0,5 mm²		6 × 0,5 mm²
Minimaler Biegeradius statisch / dynamisch	16 mm / 27 mm		20 mm / 33 mm
Umweltprüfungen
Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen: Technische Daten - Umweltprüfungen
Anforderungen an das Messzahnrad
Material	Stahl, Aluminium (andere auf Anfrage)
Zahnform	Evolventenverzahnung nach DIN 867 Rechteckverzahnung 1:1 oder Schlitzscheibe (auf Anfrage)
Breite	≥ 10 mm (kleinere auf Anfrage)
Modul m	2,00 / 2,25 / 2,50 / 2,75 / 3,00^*
Nennluftspalt	0,7 mm bei ± 0,3 mm maximal zulässigem Höhenschlag

Umweltprüfungen

	Schienenfahrzeugindustrie	Maritime Anwendungen	Industrielle Anwendungen
Arbeits- und Betriebstemperatur	-40 °C … +120°C
Lagertemperatur	-40 °C … +120°C
Allgemeine Branchennorm	DIN EN 50155:2022-06	DNV-CG-0339	abhängig von der Anwendung
Isolationsfestigkeit	500V AC / 750V DC DIN EN 50155:2022-06	DNV-CG-0339	500V AC
Elektromagnetische Verträglichkeit	DIN EN 50121-3-2:2017-11	DNV-CG-0339	IEC 61000-6-2:2016 IEC 61000-6-4:2016
Vibrationsfestigkeit	DIN EN 61373:2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-64:2008 IEC 60068-2-6:2008
Schockfestigkeit	DIN EN 61373-2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-27:2008
Brandschutz	DIN EN 45545-2:2023-12 NFPA 130 auf Anfrage	IMO 2010 FTP	Auf Anfrage
Schutzart auf der Messseite	IP68
MTTF-Wert	2.000.000 h bei 55 °C
