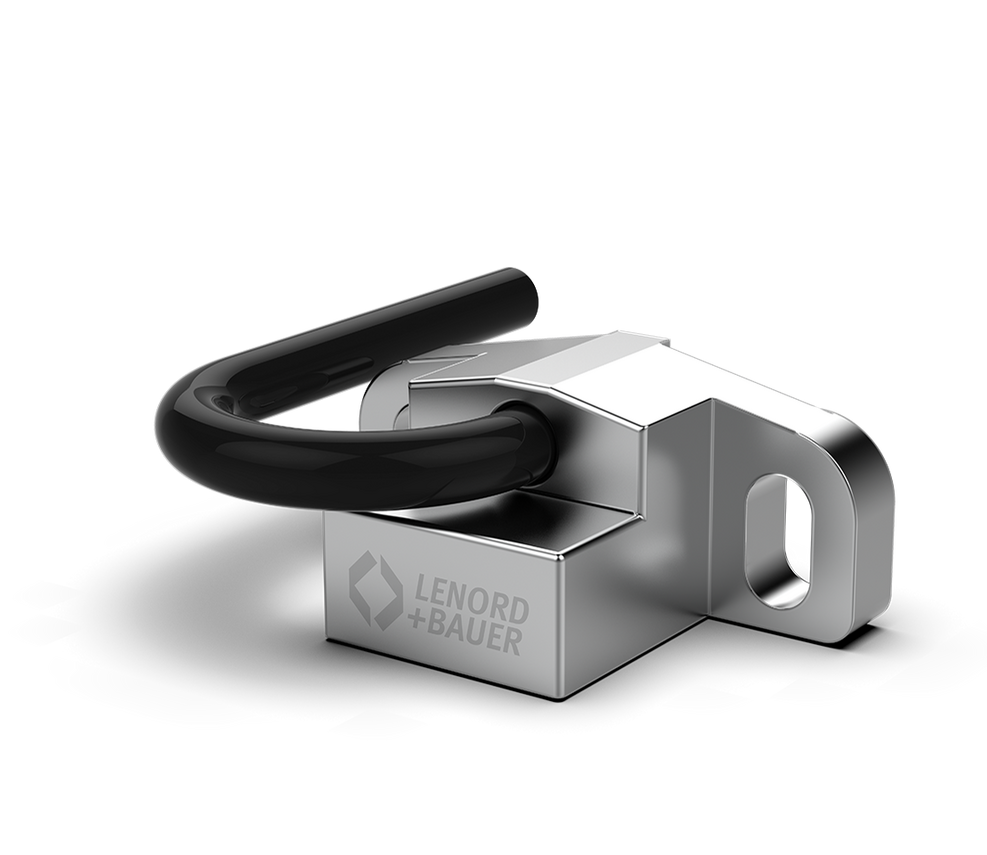

Lagerloser Drehgeber MiniCODER – GEL 2444

Drehzahl- und Positionssensor mit Sin/Cos- oder TTL-Schnittstelle

Berührungslose magnetische Abstastung für maximale Lebensdauer
Kompakte Bauform passt in kleinste Bauräume mit härtesten Umgebungsbedingungen
Hochauflösender Sin/Cos Sensor mit Safety Funktionen
Schnelle, fehlerfreie Parametrierung und effiziente Inbetriebnahme mit dem mobilen Servicegerät GEL 211
Integrierter Betriebsstundenzähler erfasst Drehzahl- und Temperaturbereiche zur Laufzeit

Anfrage & Support

Technische Informationen

Eigenschaften

Berührungslose Messung für verschleißfreien Betrieb
Geringe Temperaturdrift und hohe Signalgüte
Komplett geschirmtes Metallgehäuse
Integrierter Betriebsstundenzähler
Berührungslose Abtastung von Messzahnrädern
Kompakte, hochauflösende Bauform
Safety Integrated (Signalmuster Sin/Cos)
Frequenzbereich bis 200 kHz (Sin/Cos) oder 500 kHz (TTL / RS422)
Schutzart IP68
Betriebstemperatur -40 ... 120 °C

Vorteile

Wartungs- und verschleißfrei
Hohe Messstabilität und geringe Fehlertoleranzen
Hohe Störsicherheit
Zuverlässiger Betrieb auch bei extremen Temperaturschwankungen
Einfache Integration in engen Bauräumen
Erfassung sehr hoher Drehzahlen
Hohe Schock- und Vibrationsfestigkeit
Resistent gegen Umwelteinflüsse
Einfache Inbetriebnahme und Service durch smarte Programmierfunktionen
Robuste Alternative zu empfindlichen Polradsensoren, Polbandsystemen und teuren optischen Systemen

Downloads

Produkt	Dokumente	Sprachen
GEL 2444	Technische Information	DE EN CN FR
	Betriebsanleitung	DE/EN
	Begleitinformation	DE/EN
	Schirmkonzept GEL 2444K	DE/EN

Einsatzgebiete

Werkzeugmaschinen
- HSC-Spindeln (High Speed Cutting)
- Schraubenspindeln in Vakuumpumpen
- Dreh-, Schleif- und Fräsmaschinen
Prüfstände und Motoren (Hybridantrieben, Torquemotoren)

Das passende Servicegerät

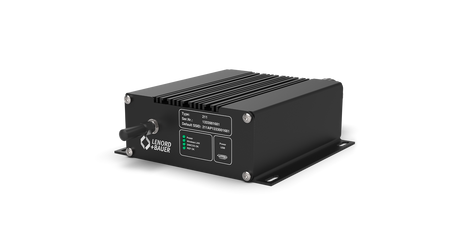

GEL 211CS0 Mobiles Servicegerät

Messzahnräder

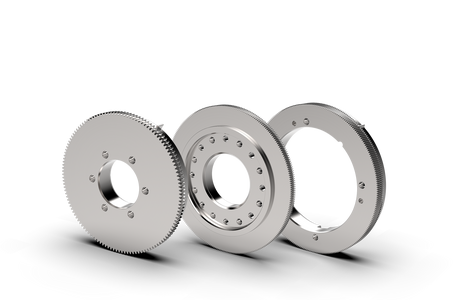

Messzahnräder Maßverkörperungen für das MiniCODER-System

Maßzeichnungen

Maßbild Kabelausgang MiniCODER (G) — Axial

Maßbild Kabelausgang MiniCODER (L) — Tangential, Kabelabgang links

Maßbild Kabelausgang MiniCODER (R) — Radial

Maßbild Kabelausgang MiniCODER (T) — Tangential, Kabelabgang rechts

Alle Maße in mm [inch]

Technische Daten

	Modul 0,3	Modul 0,5
Messzahnrad
Material	Ferromagnetischer Stahl
Breite des Messzahnrads	10 mm [0,39 inch]
Referenzmarke	Nut (M), Fahne (N), Zahn (Z)
Modul	0,3	0,5
Geometrische Daten
Nominaler Luftspalt	0,15 mm ± 0,02 mm [5,91 mil ± 0,79 mil]	0,20 mm ± 0,03 mm [7,87 mil ± 1,18 mil]
Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt, überspannungsgeschützt)	5 V DC ± 5%
Ausgangssignal GEL 2444D GEL 2444K GEL 2444T	zwei um 90° versetzte Rechtecksignale und deren inverse Signale, kurzschlussfest; Option: Referenzsignal zwei um 90° versetzte Sinussignale und deren inverse Signale, kurzschlussfest; Option: Referenzsignal zwei um 90° versetzte Rechtecksignale und deren inverse Signale, kurzschlussfest; Option: Referenzsignal
Ausgangssignalpegel GEL 2444D GEL 2444K GEL 2444T	TTL / RS422 1 V_SS Differenzsignal TTL / RS422
Ausgangsfrequenz GEL 2444D GEL 2444K GEL 2444T	0 … 500 kHz 0 … 200 kHz 0 … 500 kHz
Leistungsaufnahme ohne Last	≤ 0,3 W
Mechanische Daten
Gehäusematerial	Zink-Druckguss
Masse	30 g [1,06 oz]
Kabeldaten (Kabelausführung —)
Kabelaufbau (Aderzahl × Aderquerschnitt)	9 × 0,15 mm² [25 AWG]
Kabeldurchmesser	5 mm [0,20 in]
Minimaler Biegeradius	25 mm [0,98 in]
Maximal zulässige Kabellänge	100 m [328,08 ft]
Umgebungsdaten
Arbeitstemperaturbereich	-30 °C … +85 °C [-22 °F … 185 °F]
Betriebs– und Lagertemperaturbereich	-40 °C … +120 °C [-40 °F … 248 °F]
Schutzart am Kabelabgang des MiniCODER-Gehäuses	IP 68
Isolationsfestigkeit	500 V AC / 1 min
Elektromagnetische Verträglichkeit	Störaussendung DIN EN 61000-6-4; DIN EN 61000-6-3 Störfestigkeit DIN EN 61000-6-2; DIN EN 61000-6-1
Vibrationsfestigkeit	200 m/s² [656,17 ft/s²], gemäß EN 60068-2-6
Schockfestigkeit	2000 m/s² [2187,23 yd/s²], gemäß EN 60068-2-27
MTTF	5.000.000 h bei 55 °C [131 °F
FIT	204 x 10^-9 h-1 bei 55 °C [131 °F]
Zulassungen
Europäischer Wirtschaftsraum	Konformität gemäß EMV-Richtlinie 2014/30/EU
