CombiCODER - Condition Monitoring – GEL 2475CM

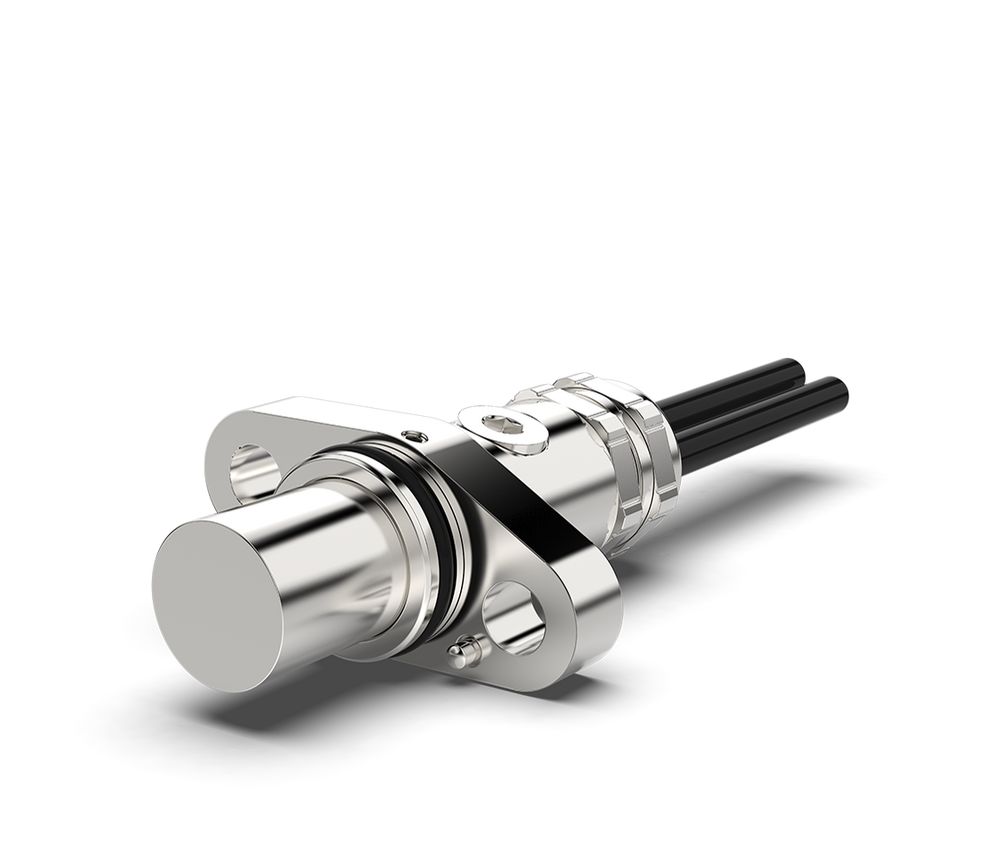

Hochintegrierter Drehzahlsensor, Vibrationssensor, Temperatursensor

1-/2-Kanal Hall-Effekt Drehzahlsensor mit integrierter Vibrations- und Temperaturmessung
Sichere Erfassung von hohen Drehzahlen bis kriechenden Bewegungen (0 Hz…20 kHz)
Erfassung von Vibration in bis zu 3 Achsen mit 2,4 kHz Bandbreite
Temperaturüberwachung durch Pt1000 im Beriech von -50 °C bis +130 °C
Perfekt geeignet für Condition Monitoring und vorausschauender Wartung

Drehzahl-, Vibrations- und Temperaturmessung in einem Gehäuse
Vibrationsmessung mit modernster MEMS-Technologie in 3-Achsen
Galvanisch getrennte Signale für eine zuverlässige Auswertung in unterschiedlichen Steuerungssystemen
Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
Konfigurationsflexibilität durch frei wählbaren Kabelabgang, Kabelschutz und Steckervarianten
In Übereinstimmung mit einer Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:
Technische Daten – Umweltprüfungen

Produkt	Dokumente	Sprachen
GEL 2475CM	Technische Information	DE EN CN
GEL 2475CM	Begleitinformation*	DE/EN

Registrierung erforderlich

Drehzahl-, Vibrations- und Temperaturanalyse an Pumpen, Kompressoren und Ventilatoren
Zustandsüberwachung rotierender Maschinen zur Prozesssicherheit
Erkennung von Unwuchten und Lagerverschleiß zur Instandhaltungsplanung

Drehzahl-, Vibrations- und Temperaturanalyse an Pumpen, Rührwerken und Verdichtern
Zustandsüberwachung zur Sicherstellung stabiler Prozessbedingungen
Vorausschauende Wartung zur Minimierung von Produktionsausfällen

Kabellänge L ist bestimmt durch Typenschlüssel

Alle Maße in mm [inch]

1 Kanal

2 Kanäle, 90° Phasenversatz

1 Kanal mit Stillstandsspannung

2 Kanäle, 90° Phasenversatz, mit Stillstandsspannung

Signalmuster	E-	V-	EM	VM
Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt)	10 ... 30 V DC		10 ... 20 V DC
Stromaufnahme I_B (ohne Last)	≤ 30 mA		≤ 12 mA pro Kanal
Ausgangssignal (kurzschlussfest)	Rechtecksignale
Ausgangssignalpegel High	≥ U_B- 1,5 V		≥ U_B - 1,8 V
Ausgangssignalpegel Low	≤ 1,0 V		≤ 1,5 V
Ausgangsstrom pro Kanal	≤ 20 mA		≤ 10 mA
Frequenzbereich	0 ... 20 kHz		0 ... 8 kHz
Tastverhältnis	50% ± 20%
Phasenversatz	-	typ. 90°	-	typ. 90°
Elektrische Daten VIB-Signal
Versorgungsspannung U_B (verpolungsgeschützt)	10 ... 30 V DC
Technische Daten MEMS-Baustein	"Technische Daten MEMS-Baustein"
Elektrische Daten Pt1000- Temperaturfühler
Messstrom	1 mA
Messbereich	-50 °C bis +130 °C
Messtoleranz	Genauigkeitsklasse B
Mechanische Daten
Sensorrohrmaterial	Edelstahl
Flanschmaterial	Edelstahl
Masse des Sensors (inkl. 2 m Kabel)	500 g
Umweltprüfungen
Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen: Technische Daten – Umweltprüfungen

	Schienenfahrzeugindustrie	Maritime Anwendungen	Industrielle Anwendungen
Arbeits- und Betriebstemperatur	-40 °C … +120°C
Lagertemperatur	-40 °C … +120°C
Allgemeine Branchennorm	DIN EN 50155:2022-06	DNV-CG-0339	abhängig von der Anwendung
Isolationsfestigkeit	500V AC / 750V DC DIN EN 50155:2022-06	DNV-CG-0339	500V AC
Elektromagnetische Verträglichkeit	DIN EN 50121-3-2:2017-11	DNV-CG-0339	IEC 61000-6-2:2016 IEC 61000-6-4:2016
Vibrationsfestigkeit	DIN EN 61373:2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-64:2008 IEC 60068-2-6:2008
Schockfestigkeit	DIN EN 61373-2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-27:2008
Brandschutz	DIN EN 45545-2:2023-12 NFPA 130 auf Anfrage	IMO 2010 FTP	Auf Anfrage
Schutzart auf der Messseite	IP68
MTTF-Wert	2.000.000 h bei 55 °C
