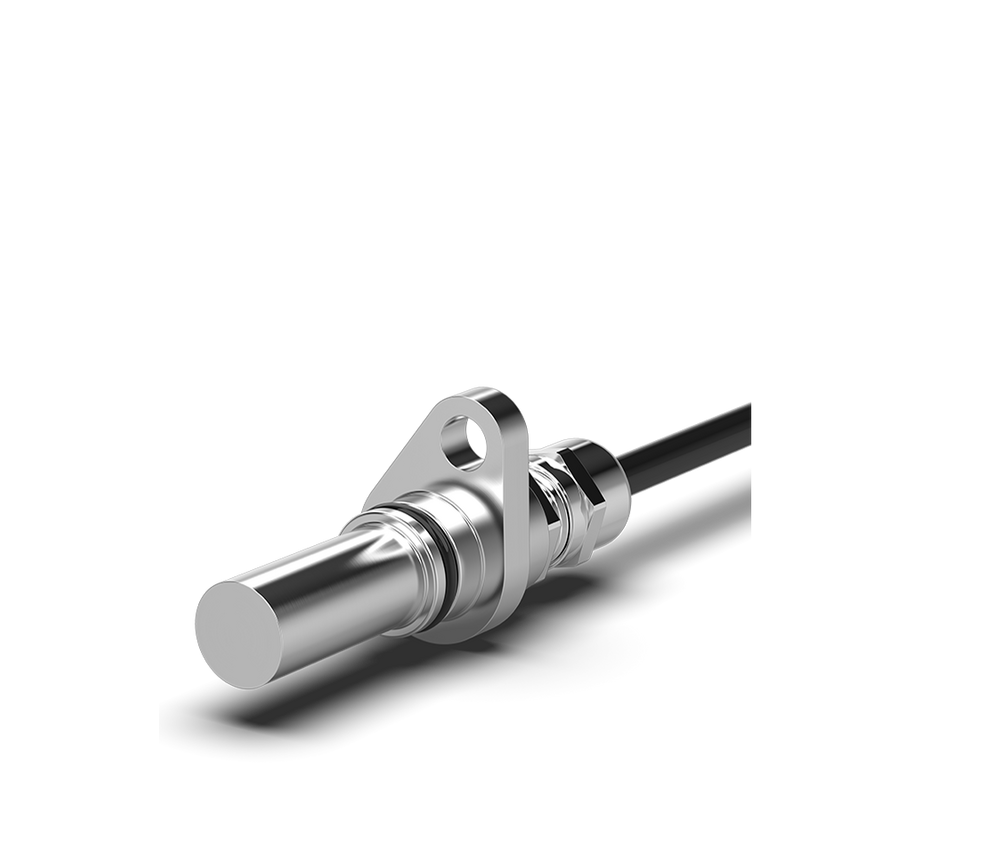

Inkrementeller lagerloser Drehgeber – GEL SEI10

Kompakter 2-Kanal Hall-Effekt Hochgeschwindigkeits-Drehzahlsensor

  • Wartungs- und verschleißfreier Drehzahlsensor auf Basis magnetischer Abtastung
  • Abtastung von Maßverkörperungen (beispielsweise Messzahnräder aus ferromagnetischen Materialien)
  • Sichere Erfassung von hohen Drehzahlen bis kriechenden Bewegungen (0 Hz…40 kHz)
  • Zuverlässigste Drehrichtungserkennung durch Auswertung zweier Kanäle
  • Robustes und kompaktes Edelstahlgehäuse für den Einsatz in rauen und beengten Applikationen
Anfrage & Support

Technische Informationen

Eigenschaften

  • Inkrementeller, differentiell messender 2-Kanal Drehzahlsensor auf Basis des magnetischen Prinzips
  • Höchste Signalqualität für eine zuverlässige Auswertung in Steuerungssystemen
  • Kundenspezifische Konfektionierungsmöglichkeiten
  • Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
  • Erfüllt die strengen Anforderungen der DIN EN 50155 und UNECE R10
  • Höchste Produktqualität mit optionaler Zertifizierung nach DNV, SIL, ATEX oder IECEx
  • ASIL B (D) konform (ISO26262) oder SIL 2 bis SIL3 (IEC 61508) (auf Anfrage durch wählbare Fehlererkennung)

Vorteile

  • Optimierte Lifecycle-Cost
  • Wartungs- und verschleißfrei
  • Platzsparend und kompakt
  • Einfache Integration
  • Montagefreundlich dank fortschrittlichster Kalibriertechnik
  • Hohe Signalgüte
  • Kostengünstig
  • Gute Eignung für Safety Anwendungen

Downloads

Downloads

Produkt Dokumente Sprachen
GEL SEI10 Technische Information DE EN
Begleitinformation* DE/EN

Registrierung erforderlich

Einsatzgebiete

Hochauflösende Erfassung von Drehzahl und Drehrichtung in Motoren, Fahrgestellen oder direkt an Rädern, besonders robust für Heavy-Duty-Anwendungen.

  • On- und Off-Road-Industriefahrzeuge
  • Landwirtschaftliche Fahrzeuge
  • Sondermaschinenbau

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Spannungsversorgung

Option A 5 V

Option B 24 V

Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

5 V DC ± 10%
4,5 ... 5,5 V DC

4,5 ... 24 V DC

Stromaufnahme IB (ohne Last)

Maximum: 30 mA

Maximum: 70 mA

Frequenzbereich (Eingangsfrequenz)

Maximum: 40 kHz

Tastverhältnis

Typisch: 50 % (Minimum: 40 % / Maximum: 60 %)

Phasenversatz

Typisch: 90° (Minimum: 70° / Maximum: 110°)

Mechanische Daten

Gehäusematerial / Flanschmaterial

Edelstahl (Aluminium und Messing auf Nachfrage möglich)

Masse des Sensors (inkl. 2 m Kabel)

ca . 140 g

Kabeldaten

Kabel

halogenfrei und geschirmt

Kabeldurchmesser

5,2 ± 0,1 mm

Kabelquerschnitt

4 × 0,5 mm2

Minimaler Biegeradius statisch / dynamisch

16 mm / 27 mm

Umweltprüfungen
Arbeits- und Betriebstemperatur -40 °C ... +125 °C
Lagertemperatur -40 °C ... +125 °C
Isolationsfestigkeit 500 V AC / 750 V DC (DIN EN 50155:2022-06)
Elektromagnetische Verträglichkeit DIN EN 61000-4-2:2009-12 (nur ESD-Handhabung)
DIN EN 61000-4-4:2013-04 (schnelle Transienten und
Burst)
VO043644-21-100941 (UNECE R10) VW TL81000
(2021-19)
- Interference Emission Antennas (RE-Test)
- Interference Immunity Antenna ALSE
- Interference Immunity Current Injection (BCI)
Salzsprühnebeltest ISO 9227-11
Vibrationsfestigkeit ISO 16750-3
Chemische Belastung ISO 16750-5
Schutzart auf der Messseite IP 67
Vibrationsfestigkeit DIN EN 61373:2011-04 (Schock und Vibration)
DIN EN 60068-2-6:2008-10 (sinusförmige Vibration)
MTTF-Wert 2.000.000 h bei 55 °C

Anforderungen an das Messzahnrad

Material

ferromagnetischer Stahl

Zahnform

Evolventenverzahnung nach DIN 867 (andere auf Anfrage)

Breite

≥ 10 mm (kleinere auf Anfrage)

Modul m

1,00 / 1,25 / 1,50 / 1,75 / 2,00
