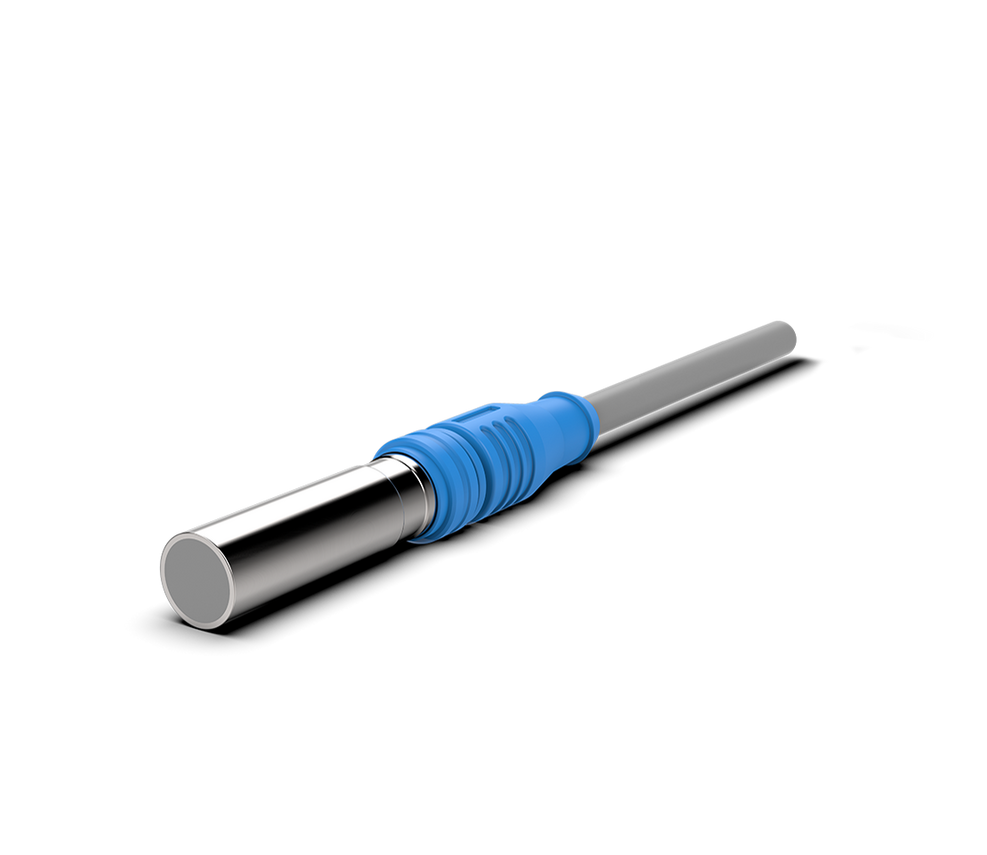

Alle Maße in mm [inch]
|
Signalmuster |
Sin/Cos-Signale 1 Vss |
Rechtecksignale 5 V TTL / RS 422 |
|---|---|---|
|
Elektrische Daten |
||
|
Versorgungsspannung UB (verpolungsgeschützt) |
5 V DC ± 5% |
5 V DC ± 10% |
|
Leistungsaufnahme ohne Last |
≤ 0,6 W |
|
|
Messfrequenz |
0…200 kHz bei einer Leitungskapazität von 5 nF |
|
|
max. zulässige Kabellänge |
100 m, abhängig von der Frequenz und Kabelkapazität (Spannungsabfall über Versorgungsleitung beachten!) |
|
|
Ausgangssignale |
zwei um 90° versetzte Gegentaktsignale, kurzschlussfest Sin/cos |
zwei um 90° versetzte Gegentaktsignale, kurzschlussfest Rechteck |
|
Ausgangspegel |
1 VSS +0,1/-0,2 VSS Differenzsignal |
5 V TTL |
|
Offset (statisch) |
< 60 mV |
— |
|
Amplitudengleichlauf USp1 /USp2 |
0,9…1,1 |
— |
|
Elektromagnetische Verträglichkeit |
EN 61000–6–1: 2007-10 |
|
|
Isolationsfestigkeit |
500 V, nach EN 60439–1: 2012-06 |
|
|
Mechanische Daten |
||
|
Maßverkörperung |
Messzahnrad oder Messstange aus ferromagnetischem Stahl |
|
|
Stärke des Messzahnrads |
≥ 3 mm |
|
|
Durchmesser der Messstange |
≥ 12 mm |
|
|
Zulässiger Luftspalt |
siehe Montageskizzen |
|
|
Arbeitstemperaturbereich |
–20 °C … +85 °C |
|
|
Betriebstemperaturbereich |
–20 °C … +85 °C |
|
|
Lagertemperaturbereich |
–30 °C … +100 °C |
|
|
Schutzart |
IP 67 (mit montiertem Stecker) |
|
|
Vibrationsfestigkeit |
200 m/s2, nach DIN EN 60068–2–6: 2008-10 |
|
|
Schockfestigkeit |
2000 m/s2, nach DIN EN 60068–2–27: 2010-02 |
|
|
Masse |
20 g |
|
|
Gehäusematerial |
Sensorrohr: Edelstahl 1.4305 |
|
