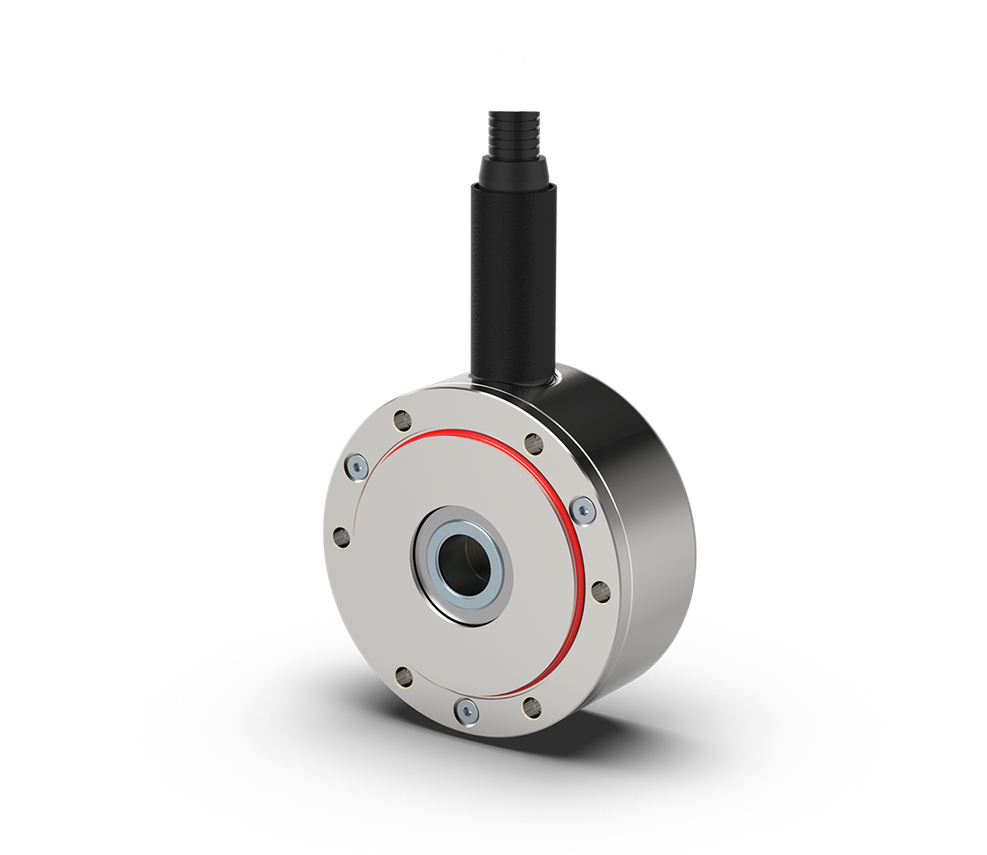

Magnetisch-inkrementaler Drehgeber - GEL 295x

kundenspezifische Präzisionsdrehgeber

Extrem robuste Drehimpulsgeber mit Edelstahlgehäuse für die Messung von Rotationsbewegungen an Maschinen und Fahrzeugen
Berührungslose magnetische Abtastung eines integrierten Messzahnrades
Drehimpulsgeber mit fester Welle (Durchmesser 16 mm) oder mit integrierter Hohlwellenkupplung (Durchmesser 20 mm)
Stecker- und Kabelausgang mit kundenspezifischen Anpassungen
Bis zu 5 Sensoren mit 3 verschiedenen Signalmustern in einem Gehäuse

Individuell auf den Anwendungsfall zugeschnittene Lösung, da bis zu 5 Sensoren integriert werden können
Wartungsfreier, langlebiger Betrieb unter rauesten Umgebungsbedingungen durch ausgewählte Lager und magnetisches Messsystem
Hohe Beständigkeit gegen Betauung, Spritz-, Kondenswasser und chemisch-aggressive Substanzen

Produkt	Dokumente	Sprachen
GEL 295x	Technische Information	DE EN
	Technische Information Zubehör	DE EN CN
	Betriebsanleitung*	DE/EN

Registrierung erforderlich

Schienenfahrzeugindustrie
– Traktionskontrolle
– elektronischer Schleuderschutz
– Motordrehzahl
– Gleitschutz
Maschinen- und Motorenbau
Schwerindustrie
Hüttentechnik
Kompostieranlagen
Kläranlagen

Maßbild – Gehäusekomponente mit einem Sensorsystem

Maßbild – Gehäusekomponente mit einem Sensorsystem

Alle Maße in mm [inch]

Zwei um 90° phasenverschobene Sinussignale und deren inverse Signale

Zwei um 90° phasenverschobene Rechtecksignale

Zwei um 90° phasenverschobene Rechtecksignale und deren inverse Signale

Signalmuster	K	V
Allgemein
Auflösung	256 sin/cos Perioden	150 … 2048 Impulse pro Umdrehung
Genauigkeit, kurzwellig (Wandler- und Verzahnungsfehler)	360° x 0,006 / Impulszahl
Genauigkeit, langwellig (Rundlauffehler)	± 0,015°
Elektrische Daten
Versorgungsspannung U_B	15 V DC ± 5%	10 ... 30 V DC
Leistungsaufnahme ohne Last	≤ 1,0 W
Ausgangssignale	Differenzsignal	Rechtecksignal
Ausgangssignalpegel	1 V_SS	High: U_B - 1 V, Low: < 1,0 V
Maximal zulässige Kabellänge	100 m (Spannungsabfall auf Versorgungsleitung beachten)
Mechanische Daten
Gehäuse	nichtrostender Stahl X12CrMoS17-1,4104
Masse	ca. 3 kg
Zulässiger Versatz der Kupplung axial lateral	± 1,3mm ± 0,2mm
Drehzahlbereich	0 … 6000 min^-1
Lagerlebensdauer	> 50 Jahre (rechnerisch ermittelt) Wegen der begrenzten Fettgebrauchsdauer sollten die Lager nach einer Laufleistung von max. 1.200.000 km (Schienenfahrzeuge) oder alle 8 Jahre ausgetauscht werden.
Umweltbedingungen
Arbeitstemperaturbereich (DIN 32876)	-40 °C ... +85 °C
Betriebs- und Lagertemperaturbereich (DIN 32876)	-40 °C ... +120 °C
Schutzart (EN 60529)	IP 67 (Hohlwellenseite: entsprechend der Schutzart des Motors bzw. Getriebes)
Vibrationsfestigkeit (DIN IEC 600068, Teil 2-6)	200 m/s²
Schockfestigkeit (DIN IEC 60068, Teil 2-27)	200 m/s²
Elektromagnetische Verträglichkeit	Industrieanwendungen: EN/IEC 61000-6-1 bis 4 Schienenfahrzeuge: EN 50121-3-2
Isolationsfestigkeit (EN 60439-1)	500 V AC
