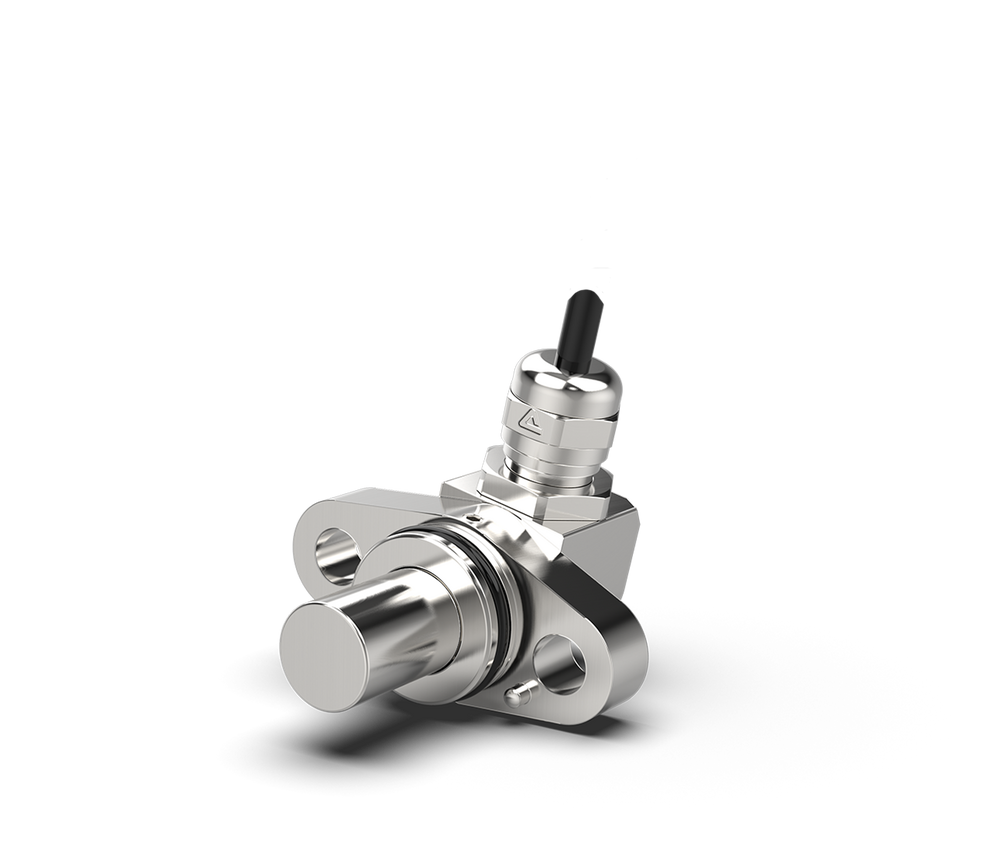

Inkrementeller lagerloser Drehgeber – GEL 247

1-/2-Kanal Hall-Effekt Drehzahlsensor mit Spannungs- oder Stromausgang sowie Stillstandsspannung

  • Wartungs- und verschleißfreier Drehzahlsensor auf Basis magnetischer Abtastung
  • Abtastung von Maßverkörperungen (beispielsweise Messzahnräder aus ferromagnetischen Materialien)
  • Sichere Erfassung von hohen Drehzahlen bis kriechende Bewegungen (0 Hz…25 kHz)
  • Zuverlässigste Drehrichtungserkennung und Stillstandserkennung im Einschaltmoment.
  • Robustes und kompaktes Edelstahlgehäuse für den Einsatz in rauen und beengten Applikationen

Technische Informationen

Eigenschaften

  • Inkrementeller, differentiell messender 1-/2-Kanal Drehzahlsensor auf Basis des Hall-Prinzips
  • Höchste Signalqualität für eine zuverlässige Auswertung in Steuerungssystemen
  • Maximale Kompatibilität durch Spannungs- oder Stromausgang sowie Stillstandsspannung
  • Hohe EMV-Festigkeit für störsichere Signalübertragung in anspruchsvollen Industrieumgebungen
  • Konfigurationsflexibilität durch frei wählbaren Kabelabgang, Kabelschutz und Steckervarianten
  • In Übereinstimmung mit einer Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:
    Technische Daten – Umweltprüfungen

Vorteile

  • Optimierte Lifecycle-Cost
  • Wartungs- und verschleißfrei
  • Vielzahl von Konfigurationsmöglichkeiten
  • Kompakte und robuste Bauform
  • Montagefreundlich
  • Einfache Integration
  • Leitungsbruchüberwachung
  • Galvanisch getrennte Messsysteme
  • Gute Eignung für Safety Anwendungen
  • Hohe Signalgüte

Downloads

Downloads

Produkt Dokumente Sprachen
GEL 247 Technische Information DE EN CN
Begleitinformation* DE/EN

Registrierung erforderlich

Einsatzgebiete

Industrie & Automatisierung

Druck- & Verpackungsmaschinen:

  • Synchronisation von Transportbändern
  • Registerregelung beim Druck

Automotive & Nutzfahrzeuge

Fahrzeugantriebe:

  • Drehzahlmessung an Kurbel- und Nockenwellen für Motorsteuergeräte
  • Rotorpositionsbestimmung in E-Motoren (BLDC, PMSM)
  • Eingang-/Abtriebsdrehzahl im Getriebe für Schaltstrategie

Fahrdynamiksysteme:

  • Raddrehzahlsensoren für ABS/ESP
  • Drehmomentverteilung in Allradsystemen

Nutzfahrzeuge & Landmaschinen:

  • Drehzahlüberwachung an Zapfwellen, Hydraulikpumpen
  • Erntemaschinen: Förderschnecken, Dreschtrommeln

Bahntechnik & Transport

Schienenfahrzeuge:

  • Raddrehzahlsensoren für Schlupfregelung und Bremssteuerung
  • Antriebssteuerung bei E-Loks und Triebwagen

Förder- und Seilbahnen:

  • Drehzahlüberwachung an Umlenkscheiben
  • Synchronisation von Antrieben in mehrmotorigen Systemen

Maritime Anwendungen

Antrieb:

  • Drehzahlmessung an Schiffsmotoren, Turboladern, Getrieben
    und Generatoren

Hilfsaggregate:

  • Eingang-/Abtriebsdrehzahlerfassung zur Schlupfüberwachung



Energie & Versorgung

Windkraftanlagen:

  • Rotordrehzahl für Leistungssteuerung
  • Pitch-Verstellung (Flügelwinkelregelung)

Wasserkraftwerke / Turbinen:

  • Drehzahlregelung für Synchronisation mit Netzfrequenz

Generatoren & Notstromanlagen:

  • Drehzahlerfassung für Frequenzüberwachung und Lastmanagement

Gebäudetechnik & Infrastruktur

Aufzüge & Fahrtreppen:

  • Geschwindigkeit und Position der Kabine
  • Sicherheitssysteme (Notstopp bei Überdrehzahl)

Gebäudemaschinen:

  • Pumpen und Lüfterdrehzahlen in großen HLK-Systemen

Logistik & Fördertechnik

Förderbänder:

  • Geschwindigkeitsregelung in Distributionszentren

Automatische Lagersysteme:

  • Positionierung von Regalbediengeräten

Krananlagen:

  • Hubwerks- und Fahrwerkssteuerung

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Spannungsausgang

Darstellung Signalmuster

Signalmuster E-

1 Kanal

Signalmuster F-

1 Kanal mit inversen Signalen

Signalmuster S-

1 Kanal mit Richtungssignal

Signalmuster V-

2 Kanäle, 90° Phasenversatz

Signalmuster X-

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen

Signalmuster D-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz

Signalmuster H-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz, mit inversen Kanälen

Signalmuster EM

1 Kanal mit Stillstandsspannung

Signalmuster DM

2 Kanäle galvanisch getrennt, 90° Phasenversatz, mit Stillstandsspannung

Signalmuster EI

1-Kanal; Stromausgang

Signalmuster VI

2 Kanäle, 90° Phasenversatz; Stromausgang

Signalmuster DI

2 Kanäle, galvanisch getrennt, 90° Phasenversatz; Stromausgang

Signalmuster

E-

F-

S-

V-

X-

D-

H-

Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

Stromaufnahme IB (ohne Last)

≤ 15 mA

≤ 25 mA

Ausgangssignal (kurzschlussfest)

Rechtecksignale

Ausgangssignalpegel High

≥ UB - 1,0 V

Ausgangssignalpegel Low

≤ 1,0 V

Ausgangsstrom pro Kanal

≤ 20 mA

Frequenzbereich

0 ... 25 kHz

Tastverhältnis

50% ± 20%

Phasenversatz

typ. 90°

Mechanische Daten

Sensorrohrmaterial

Edelstahl

Flanschmaterial

Edelstahl

Masse des Sensors (inkl. 2 m Kabel)

500 g

Kabel

Anschluss

Kabelabgang gerade oder seitlich, Stecker nach Absprache

Kabellänge

≤ 100 m

Hinweis zur Schirmung

Kabelschirm im Sensor direkt oder optional kapazitiv aufgelegt

Umweltprüfungen

Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:

Technische Daten – Umweltprüfungen

Anforderungen an das Messzahnrad

Material

ferromagnetischer Stahl

Zahnform

Evolventenverzahnung nach DIN 867 (andere auf Anfrage)

Breite

≥ 10 mm (kleinere auf Anfrage)

Modul m

1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Spannungsausgang mit Stillstandsspannung

Darstellung Signalmuster

Signalmuster E-

1 Kanal

Signalmuster F-

1 Kanal mit inversen Signalen

Signalmuster S-

1 Kanal mit Richtungssignal

Signalmuster V-

2 Kanäle, 90° Phasenversatz

Signalmuster X-

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen

Signalmuster D-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz

Signalmuster H-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz, mit inversen Kanälen

Signalmuster EM

1 Kanal mit Stillstandsspannung

Signalmuster DM

2 Kanäle galvanisch getrennt, 90° Phasenversatz, mit Stillstandsspannung

Signalmuster EI

1-Kanal; Stromausgang

Signalmuster VI

2 Kanäle, 90° Phasenversatz; Stromausgang

Signalmuster DI

2 Kanäle, galvanisch getrennt, 90° Phasenversatz; Stromausgang

Signalmuster

EM

DM

Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

Stromaufnahme IB (ohne Last)

≤ 12 mA pro Kanal

Ausgangssignal (kurzschlussfest)

Rechtecksignale

Ausgangssignalpegel High

≥ UB - 1,8 V

Ausgangssignalpegel Low

≤ 1,5 V

Ausgangsstrom pro Kanal

≤ 10 mA

Frequenzbereich

0 ... 20 kHz

Tastverhältnis

50% ± 20%

Phasenversatz

typ. 90°

Mechanische Daten

Sensorrohrmaterial

Edelstahl

Flanschmaterial

Edelstahl

Masse des Sensors (inkl. 2 m Kabel)

500 g

Kabel

Kabel

halogenfrei und geschirmt

Kabeldurchmesser

5,4 ± 0,2 mm

8.0 ± 0,3 mm

Kabelquerschnitt

4 x 0,5 mm2

12 x 0,34 mm2

Minimaler Biegeradius statisch / dynamisch

16 mm / 27 mm

24 mm / 40 mm

Hinweis zur Schirmung

Kabelschirm im Sensor direkt oder optional kapazitiv aufgelegt

Umweltprüfungen

Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:

Technische Daten – Umweltprüfungen

Anforderungen an das Messzahnrad

Material

ferromagnetischer Stahl

Zahnform

Evolventenverzahnung nach DIN 867 (andere auf Anfrage)

Breite

≥ 10 mm (kleinere auf Anfrage)

Modul m

1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Stromausgang

Darstellung Signalmuster

Signalmuster E-

1 Kanal

Signalmuster F-

1 Kanal mit inversen Signalen

Signalmuster S-

1 Kanal mit Richtungssignal

Signalmuster V-

2 Kanäle, 90° Phasenversatz

Signalmuster X-

2 Kanäle, 90° Phasenversatz, mit inversen Kanälen

Signalmuster D-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz

Signalmuster H-

2 Kanäle, galvanisch getrennt, 90° Phasenversatz, mit inversen Kanälen

Signalmuster EM

1 Kanal mit Stillstandsspannung

Signalmuster DM

2 Kanäle galvanisch getrennt, 90° Phasenversatz, mit Stillstandsspannung

Signalmuster EI

1-Kanal; Stromausgang

Signalmuster VI

2 Kanäle, 90° Phasenversatz; Stromausgang

Signalmuster DI

2 Kanäle, galvanisch getrennt, 90° Phasenversatz; Stromausgang

Signalmuster

EI

DI

VI

Elektrische Daten

Versorgungsspannung UB (verpolungsgeschützt)

10 ... 30 V DC

Ausgangssignal (kurzschlussfest)

Rechtecksignale

Ausgangssignalpegel High

typ. 14 mA

Ausgangssignalpegel Low

typ. 7 mA

Ausgangsstrom pro Kanal

≤ 16 mA

Frequenzbereich

0 ... 25 kHz

Tastverhältnis

50% ± 20%

Phasenversatz

-

typ. 90°

Mechanische Daten

Sensorrohrmaterial

Edelstahl

Flanschmaterial

Edelstahl

Masse des Sensors (inkl. 2 m Kabel)

500 g

Kabel

Kabel

halogenfrei und geschirmt

Kabeldurchmesser

5,4 ± 0,2 mm

Kabelquerschnitt

4 x 0,5 mm2

Minimaler Biegeradius statisch / dynamisch

16 mm / 27 mm

Hinweis zur Schirmung

Kabelschirm im Sensor direkt oder optional kapazitiv aufgelegt

Umweltprüfungen

Der Drehzahlsensor erfüllt eine Vielzahl von Normen und Anforderungen für unterschiedlichste Applikationen:

Technische Daten – Umweltprüfungen

Anforderungen an das Messzahnrad

Material

ferromagnetischer Stahl

Zahnform

Evolventenverzahnung nach DIN 867 (andere auf Anfrage)

Breite

≥ 10 mm (kleinere auf Anfrage)

Modul m

1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Umweltprüfungen

Schienenfahrzeugindustrie

Maritime Anwendungen

Industrielle Anwendungen

Arbeits- und Betriebstemperatur

-40 °C … +120°C

-40 °C … +85°C (bei Signalmustern mit Stillstandsspannung)

Lagertemperatur

-40 °C … +120°C

Allgemeine Branchennorm

DIN EN 50155:2022-06

DNV-CG-0339

abhängig von der Anwendung

Isolationsfestigkeit

500V AC / 750V DC
DIN EN 50155:2022-06

DNV-CG-0339

500V AC

Elektromagnetische Verträglichkeit

DIN EN 50121-3-2:2017-11

DNV-CG-0339

IEC 61000-6-2:2016
IEC 61000-6-4:2016

Vibrationsfestigkeit

DIN EN 61373:2011-04
Kat. 3

DNV-CG-0339

IEC 60068-2-64:2008
IEC 60068-2-6:2008

Schockfestigkeit

DIN EN 61373-2011-04
Kat. 3

DNV-CG-0339

IEC 60068-2-27:2008

Brandschutz

DIN EN 45545-2:2023-12
NFPA 130 auf Anfrage

IMO 2010 FTP

Auf Anfrage

Schutzart auf der Messseite

IP68

MTTF-Wert

2.000.000 bei 55 °C
