SeGMo-Assist – GEL SELIN

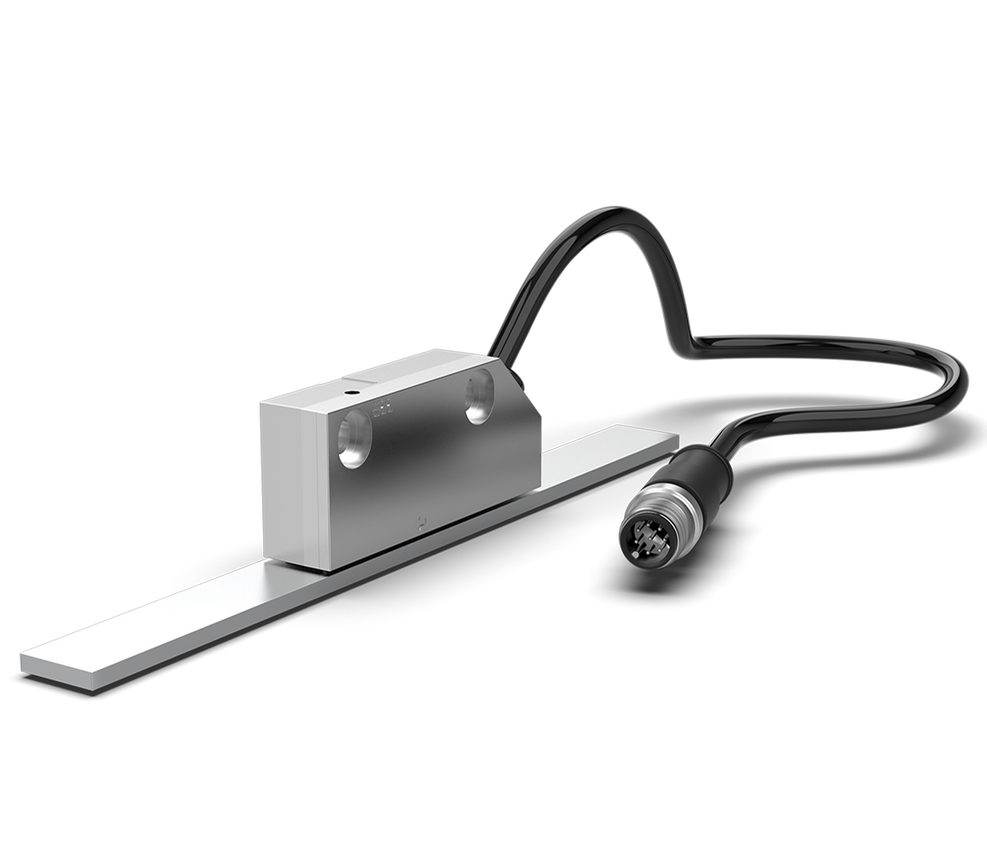

Linearsensor für die Positionsanzeige GEL SEPODL
- Magnetisch-absolutes Längenmesssystem zur Erleichterung manueller Verstellvorgänge
- Vorgesehen für den Einsatz mit der Positionsanzeige GEL SEPODL
Technische Informationen
Merkmale
- Gehäusematerial: Zinkdruckguss
- Betriebstemperaturbereich: -10 °C … +70 °C [+14 °F … +158 °F]
- Schutzart: IP 65 gemäß DIN EN 60529:2014-09
- Kommunikationsschnittstelle: SSI Gray
Vorteile
- Unempfindlich gegenüber EMV-Störeinstrahlungen
- Einfache Verkabelung
- Nach Einschalten der Spannungsversorgung direkt einsetzbar durch absolute Positionserkennung
- Verschleißfreie Abtastung
- Elektrisch wartungsfrei
Downloads
Downloads
| Produkt | Dokumente | Sprachen |
|---|---|---|
| GEL SELIN | Technische Information | DE EN |
| Betriebsanleitung | DE/EN | |
| Begleitinformation | DE/EN |
Registrierung erforderlich
Einsatzgebiete
- Verpackungsmaschinen
- Nahrungsmittel- und Abfüllanlagen
- Holz- und Kunststoffbearbeitungsmaschinen
- Allgemeiner Maschinen- und Anlagenbau
Maßzeichnungen
Alle Maße in mm [inch]
Technische Daten
|
Elektrische Daten |
|
|---|---|
|
Versorgungsspannung UB (Verpolungsschutz, Überspannungsschutz) |
20 … 30 V DC |
|
Maximale Stromaufnahme |
50 mA |
|
Kommunikationsschnittstellen |
SSI Gray |
|
Mechanische Daten |
|
|
Gehäusematerial |
Zinkdruckguss |
|
Gehäuseabmessungen (ohne Steckverbinder) |
70 mm × 16 mm × 30 mm [2,76 in × 0,63 in × 1,18 in] |
|
Masse (ohne Kabel, ohne Steckverbinder) |
≈ 50 g [1,76 oz] |
|
Kabeldaten |
|
|
Kabelmaterial |
TPE-U (PUR) |
|
Kabeldurchmesser |
6,4 mm ± 0,2 mm [0,25 in ± 7,87 mil] |
|
Aderquerschnitt |
6 × 0,25 mm2 [6 × 24 AWG] |
|
Minimaler Biegeradius statisch / dynamisch |
5 × / 10 × Kabeldurchmesser |
|
Anschlusselemente |
|
|
Sensoranschluss |
8-poliger Stiftstecker M12, A-codiert |
|
Umgebungsdaten |
|
|
Betriebstemperaturbereich |
-10 °C … +70 °C [+14 °F … +158 °F] |
|
Lagertemperaturbereich |
-20 °C … +85 °C [-4 °F … +185 °F] |
|
Maximale relative Luftfeuchte |
95 %, nicht kondensierend |
|
Schutzart |
IP 65; gemäß DIN EN 60529:2014-09 |
|
Isolationsfestigkeit |
500 V AC; gemäß DIN EN 61439-1:2012-06 |
|
Elektromagnetische Verträglichkeit |
EN 61000-6-2:2005, EN 61000-6-4:2007 |
|
Vibrationsfestigkeit |
1 ... 100 m/s2 [3,28 ... 328,08 ft/s2], 5 ... 15 Hz; 1 ... 100 m/s2 [3,28 ... 328,08 ft/s2], 15 ... 159 Hz; gemäß DIN EN 60068-2-6:2008-10 |
|
Schockfestigkeit |
800 m/s2 [2624,67 ft/s2], 6 ms, gemäß DIN EN 60068-2-27:2010-02 |
|
Zulassungen |
|
|
Europäischer Wirtschaftsraum |
Konformität gemäß EMV-Richtlinie 2014/30/EU |
| Messsystem (Linearsensor und Magnetband) | |
|---|---|
| Messverfahren | Berührungslos, magnetisch absolut |
| Auflösung | 10 μm [0,39 mil] |
| Maximaler Messbereich | 10 m [32,81 ft] |
| Maximale Verfahrgeschwindigkeit | 4 m/s [8,95 mi/h] |
| Sensorabstand | 1,5 mm [59,06 mil] |
