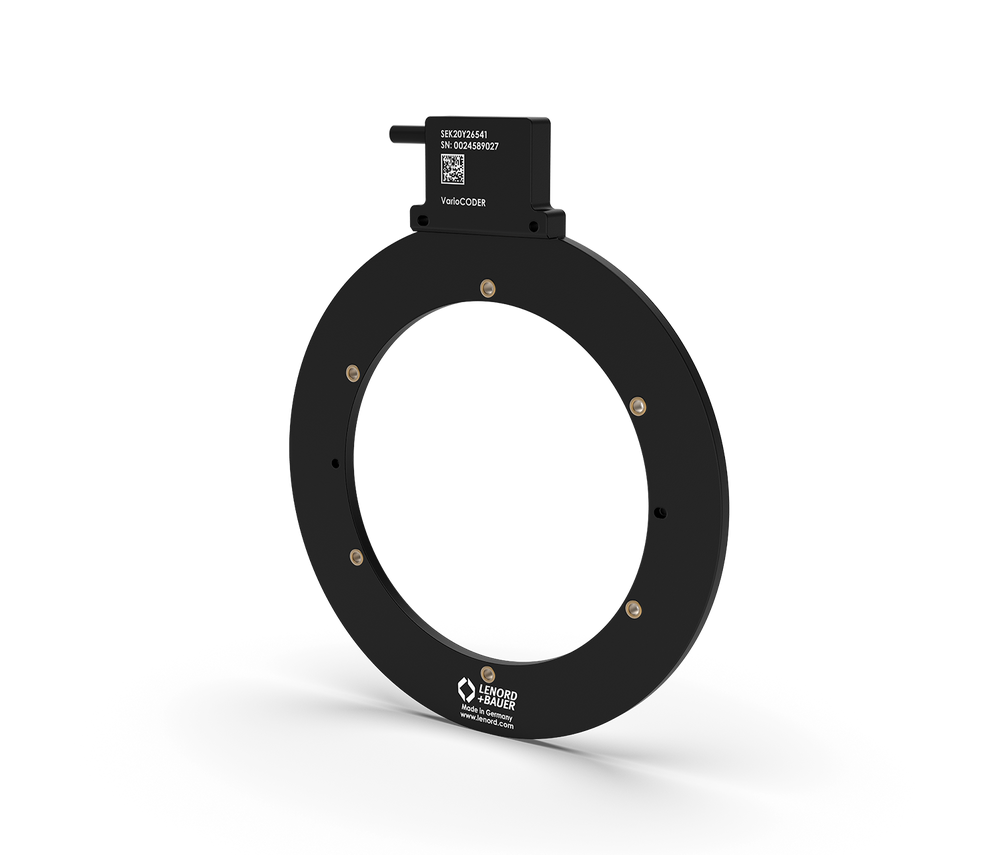

Induktiver Rotorpositionsgeber – GEL SEK20

Eigenschaften

• Drehzahl: ≤ 100.000 min^-1
• Genauigkeit: typ. < 0,5° elektrisch
• Latenzzeit: < 5 μs
• Betriebstemperaturbereich: -40 °C ... +125 °C, kurzfristig bis +150 °C
• Schutzart: IP 68
• Integrierte Signalaufbereitung
• Leitungstreiber für Kabellängen bis zu 30 m
• Vorbereitet für ASIL C und ASIL D (interne Selbstdiagnose)
• Material des Rotors: Leitfähiges Material ≥ 35 μm (PCB, Aluminium, Stahl)

Vorteile

• Mit hohen Montagetoleranzen in alle Motorkonstruktionen integrierbar
• Sofortige Winkelausgabe nach dem Einschalten ohne Referenzfahrt
• Hohe Genauigkeit ohne Kalibrierung
• Hohe Zuverlässigkeit gegenüber mechanischen Belastungen
• Erstmuster oder Prototypen kurzfristig verfügbar
• Preis / Leistung besser als bei einem Resolver aus der Massenproduktion
• Magnetfrei und unempfindlich gegenüber magnetischen Feldern
• Geringe Abmessungen, geringes Trägheitsmoment
• Große axiale und radiale Montagetoleranzen
• Wartungs- und verschleißfrei, da lagerloses System

Industrie & Automatisierung

Servoantriebe & Motorfeedback:

• Rotorwinkelbestimmung für FOC Regelung (BLDC, PMSM, Synchronmotoren)
• Pollage Erfassung für initiale Kommutierung

Robotik & Handling:

• Gelenkwinkelrückführung in Robotern und Cobots
• Positionsfeedback in AMRs und AGVs

Automotive & Nutzfahrzeuge

Elektrische Antriebe:

• Rotorwinkelbestimmung in E Motoren
• Sin-/Cos Feedback für Inverterschaltungen

Fahrdynamik & Fahrzeugsteuerung:

• Winkel- und Positionserfassung in Nebenaggregaten
• Motorseitige Sensorik für Hybridmodule

E-Bikes, E-Scooter, leichte Elektrofahrzeuge:

• Rotorpositionssensorik in Radnabenmotoren

Nutzfahrzeuge & Landmaschinen:

• Positionsfeedback in Hydraulikpumpen und Nebenantrieben
• Überwachung von Fördereinheiten, Schnecken und Trommeln

Bahntechnik & Transport

Schienenfahrzeuge:

• Rotorpositionssensorik in hochdynamischen Traktionsmotoren

Förder- und Seilbahnen:

• Antriebsregelung an Umlenkscheiben
• Synchronlaufregelung mehrmotoriger Seilbahnsysteme

Maritime Anwendungen

Schiffsantriebe:

• Rotorpositionsfeedback für elektrische und hybride Schiffsantriebssysteme

Hilfsaggregate:

• Eingang-/Abtriebsdrehzahl für Pumpen, Kompressoren
• Schlupfüberwachung in mechanischen Kopplungen

Luft- und Raumfahrt

Flugzeugaktuatoren & UAV-Antriebe:

• Rotorpositionssensorik in BLDC/PMSM-Antrieben für Klappen, Fahrwerke

Satelliten & Space Robotics:

• Winkelmessung in Reaction Wheels und Solararray- Antrieben

Logistik & Fördertechnik

Förderbänder:

• Geschwindigkeits- und Regelrückführung in Distributionszentren
• Synchronisation von Transportstrecken

Automatische Lagersysteme:

• Winkel- und Lagenfeedback für Regalbediengeräte

Kran- und Hebesysteme:

• Positionssensorik für Hubwerke und Fahrwerke
• Steuerung von Fahr- und Drehbewegungen
