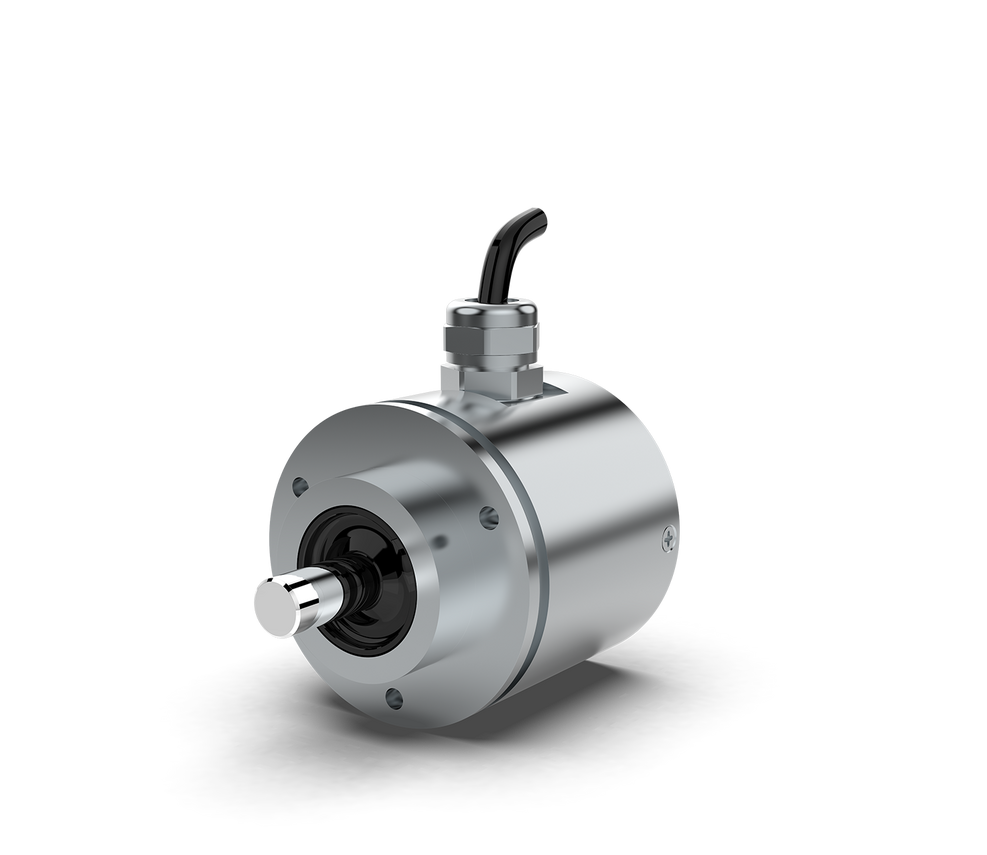

Inkrementaler Drehgeber - GEL 2010

Edelstahl 1.4305

Inkrementale Drehgeber setzen Drehbewegungen in elektrische Signale um. In den Drehgebern von Lenord+Bauer sind die Vorteile eines magnetischen Messsystems mit einer robusten und innovativen mechanischen Konstruktion kombiniert. Sie haben sich weltweit in unterschiedlichsten Anwendungen, auch in rauester Industrieumgebung bewährt.
Eine hohe Zuverlässigkeit bei langer Lebensdauer ist bei diesen Drehgebern selbstverständlich.

Anfrage & Support

Technische Informationen

Eigenschaften

  • Hohe Auflösung bis zu 1024 Impulsen
  • Referenzsignal
  • Vollwelle 10 x 20 mm
  • Edelstahlgehäuse 1.4305
  • IP 67
  • Hohe Elektromagnetische Verträglichkeit

Vorteile

  • Geeignet für alle Standardanwendungen und darüber hinaus für alle Real-Heavy-Duty-Einsätze
  • Widersteht hohen Schock- und Vibrationsbelastungen
  • Unbeeinflusst durch Schmutzeffekte oder Ölnebel
  • Langzeitstabiles Temperaturverhalten
  • Volle Funktion auch bei Kondensation: taupunktfest
  • Keine Alterung der magnetischen Sensortechnik
  • Widersteht auch aggressiven Medien

Downloads

Downloads

Produkt Dokumente Sprachen
GEL 2010 Technische Information DE EN CN
Technische Information Zubehör DE EN CN
Betriebsanleitung DE EN

Registrierung erforderlich

Einsatzgebiete

  • Lebensmittelindustrie
  • Kompostieranlagen
  • Offshore-Einsatz

Maßzeichnungen

Alle Maße in mm [inch]

Technische Daten

Darstellung Signalmuster

Signalmuster T, TN

Signalmuster T; Logikpegel TTL

Signalmuster V, VN

Signalmuster VN; Logikpegel HTL

Signalmuster X, XN

Signalmuster XN; Logikpegel HTL



Signalmuster

T, TN

V, VN

X, XN

Allgemein

Auflösung (Impulse pro Umdrehung)

 2, 4, 8, 16, 20, 32, 40, 50, 64, 80, 100, 128, 160, 200, 250, 256, 400, 500, 512, 800, 1000, 1024

Messschrittabweichung

 < 1°

Elektrische Daten

Betriebsspannung

5 V DC ± 5%

10 ... 30 V DC

Leistungsaufnahme

≤ 1,0 W

Ausgangsfrequenz

≤ 200 kHz

Ausgangssignalpegel High

Logikpegel TTL
≥ UB - 1,00 V
bei I = 10 mA;
≥ UB - 1,20 V
bei I = 30 mA

Logikpegel TTL
≥ UB - 1,80 V
bei I = 10 mA;
≥ UB - 2,20 V
bei I = 30 mA

Ausgangssignalpegel Low

Logikpegel TTL
≤ 0,75 V
bei I = 10 mA;
≤ 1,00 V
bei I = 30 mA

Logikpegel TTL
≤ 1,15 V
bei I = 10 mA;
≤ 1,55 V
bei I = 30 mA

Mechanische Daten

Masse

400 g

Trägheitsmoment des Rotors

14,5 x 10-6 kgm2

Max. zulässige Drehzahl

6.000 min-1 (10.000 min-1 kurzfristig)

Zulässige Wellenbelastung
(Angriffspunkt am Wellenende bei 6.000 min-1)

0,05 Nm (0,1 Nm)

Lagerlebensdauer

105 h

Umweltbedingungen

Arbeitstemperatur

-20°C ... 70°C

Lagertemperatur

-40 °C ... +85 °C

Schutzart

IP 67

Vibrationsfestigkeit (DIN IEC 600068, Teil 2-6)

200 m/s2, 10 ... 2000 Hz

Schockfestigkeit (DIN IEC 60068, Teil 2-27)

1000 m/s2, 11 ms

Elektromagnetische Verträglichkeit

EN 61000-6-1 bis 4

Isolationsfestigkeit

Ri > 1 MΩ, bei einer Prüfspannung von 500 V AC

Luftfeuchte

100 %

Betauung

zulässig

Kabel

Kabeladern (Anzahl)

8

Kabeltyp

Halogenfreie Leitung mit erweitertem Temperaturbereich

Kabelbiegeradius statisch

40 mm
