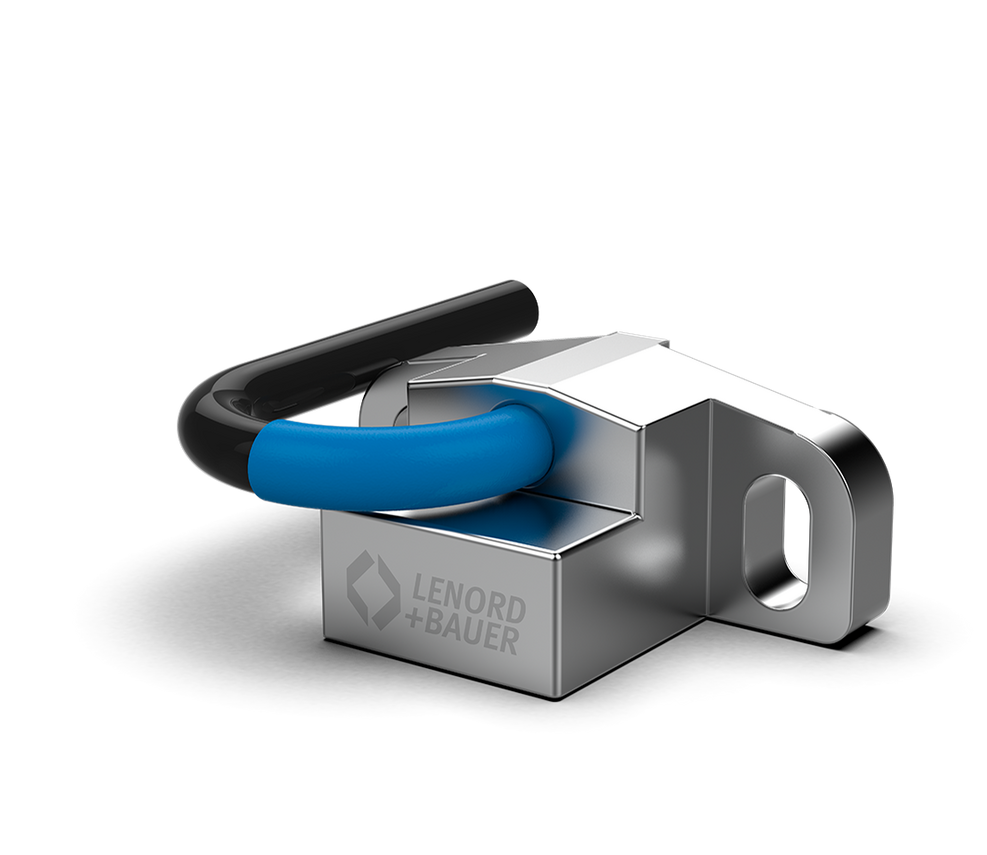

MiniOBSERVER – GEL MIO10

Smarter Condition Monitoring Sensor zur Überwachung rotierender Achsen

Kompakter Multisensor mit integrierter Erfassung von 3-Achs-Vibrationen, Drehzahl und Temperatur
Kompakte Bauform passt in kleinste Bauräume mit härtesten Umgebungsbedingungen
Echtzeit-Analyse für einfache und schnelle Zustandsüberwachung
Flexible Integration in kleinste Bauräume und härteste Umgebungsbedingungen
Bereit für Industrie 4.0 und IIoT-Anwendungen

Produkt	Dokumente	Sprachen

Messzahnräder Maßverkörperungen für das MiniCODER-System

Alle Maße in mm [inch]

Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt, überspannungsgeschützt)	5 V DC ± 5%
Stromaufnahme (ohne Last)	≤ 80 mA
Digitale Schnittstelle	ModbusRTU RS-485
Datenübertragungsrate	115.200 bit/s
Leistungsaufnahme ohne Last	≤ 0,5 W
Einschaltzeit	< 0,5 s
Mechanische Daten
Gehäusematerial	Zink-Druckguss
Masse	30 g [1,06 oz]
Kabeldaten
Kabelaufbau (Aderzahl × Aderquerschnitt)	9 × 0,15 mm² [25 AWG]
Kabeldurchmesser	5 mm [0,20 in]
Minimaler Biegeradius	25 mm [0,98 in]
Maximal zulässige Kabellänge	≤ 30 m [98.43 ft]
Umgebungsdaten
Arbeitstemperaturbereich	0 °C … +70 °C [32 °F … 158°F]
Betriebs– und Lagertemperaturbereich	-30 °C … +105 °C [-22 °F … 221 °F]
Schutzart am Kabelabgang des MiniCODER-Gehäuses	IP 68
Isolationsfestigkeit	500 V AC, gemäß DIN EN 61439–1
Elektromagnetische Verträglichkeit	Störaussendung DIN EN 61000-6-4 DIN EN 61000-6-3 Störfestigkeit DIN EN 61000-6-2 DIN EN 61000-6-1
Vibrationsfestigkeit	200 m/s² [656,17 ft/s²], gemäß EN 60068-2-6
Schockfestigkeit	2000 m/s² [2187,23 yd/s²], gemäß EN 60068-2-27
MTTF FIT	4.325.201 h bei 55 °C [131 °F] 231,203×10^-9 h^-1 bei 55 °C [131 °F]
Zulassungen
Europäischer Wirtschaftsraum	Konformität gemäß EMV-Richtlinie 2014/30/EU
