Auch in der maritimen Industrie gewinnen elektrische Antriebe zunehmend an Bedeutung - sie sind emissionsfrei, leise und wartungsarm. Für maximale Leistung, Zuverlässigkeit und Energieeffizienz ist die präzise Regelung mit hochauflösenden Sensoren entscheidend.
Mit zunehmender Leistungsdichte werden elektrische Antriebsmotoren immer kompakter. Unsere moderne Sensorik passt sich diesen Anforderungen flexibel an. Neben unseren bewährten Standardprodukten entwickeln wir kundenspezifische Bauformen, die sich nahtlos in jedes Motordesign integrieren lassen - das erspart es Ihnen, den Motor an den Sensor anzupassen.
Kompakte Sensoren für enge Einbauräumeim Bugstrahlruder
In Bugstrahlrudern liefern präzise Drehzahlerfassung und exakte Positionierung zuverlässige Ist-Werte für die Antriebsregelung. Sie bilden damit eine wichtige Grundlage für übergeordnete Steuerungs- und Manöversysteme.
Dank ihrer äußerst kompakten Bauform sind die lagerlosen Drehgeber GEL 2475 eine platzsparende Lösung für den Einsatz im begrenzten Bauraum.
Effiziente Signalverarbeitung in Ruderpropellern
Unsere lagerlosen Drehgeber GEL 2477 werden erfolgreich in Pod-Antrieben eingesetzt und bieten hohe Präzision sowie maximale Zuverlässigkeit. Ein wichtiger Vorteil ist dabei die Impulsvervielfachung, durch die sich die Auflösung deutlich erhöht und damit die Regelung optimiert.
Dank robuster Konstruktion und moderner Sensortechnik arbeiten die lagerlosen Drehgeber auch unter starken Temperaturschwankungen, wie sie durch den in der Gondel befindlichen Motor entstehen, dauerhaft stabil und wartungsarm.

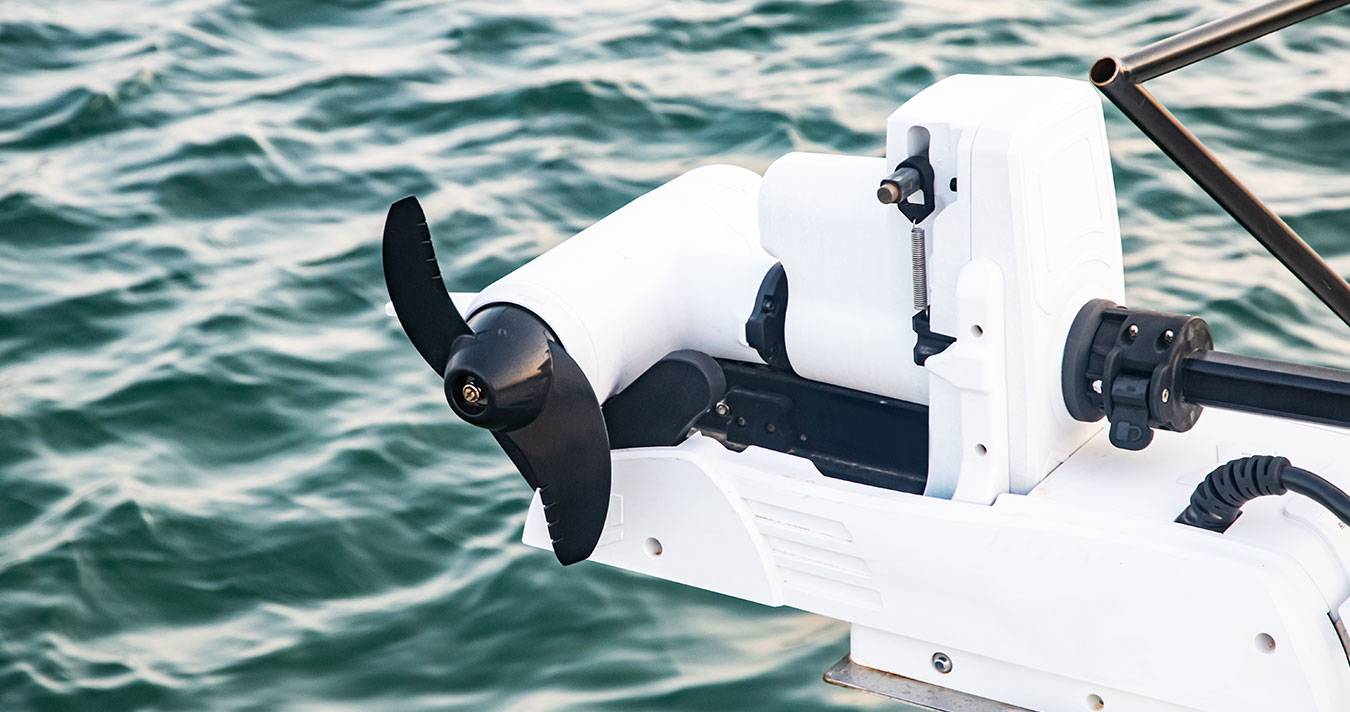

Pollageerfassung im Außenboarder
Verschärfte Emissionsgrenzen und Restriktionen für Dieselantriebe beschleunigen den Umstieg auf effiziente Elektromotoren im Sportboot- und Segelbootbereich. Die passende Lösung zur Erfassung der Rotorposition ist der hochintegrierte, robuste und präzise VarioCODER.
Er lässt sich flexibel an den vorgesehenen Einbauort im Motor anpassen, toleriert deutlich größere Montageabweichungen als herkömmliche Resolversysteme und arbeitet selbst bei axialen Wellenverschiebungen zuverlässig. Damit bietet der Rotorpositionsgeber maximale Genauigkeit und Robustheit für kompakte elektrische Antriebssysteme.
Sensor-Lösungen für Elektromotoren
GEL 2475
1-/2-Kanal Hall-Effekt Drehzahlsensor mit Spannungs- oder Stromausgang sowie Stillstandsspannung
GEL 2477
1-/2-Kanal Drehzahlsensor mit Impulsvervielfachung
Wie wird die Rotorposition in elektrischen Schiffsantrieben erfasst?
Die Rotorlage wird mit Drehgebern oder Resolvern am Wellenende des Motors erfasst. Bei Pod-Antrieben und Bugstrahlrudern sitzt der Geber meist direkt am Rotor oder an der Propellerwelle. Bei Permanentmagnet-Synchronmotoren muss der Messwert der elektrischen Rotorlage zugeordnet sein. Die Signale liefern Drehzahl und Winkellage für die feldorientierte Regelung des Umrichters, sodass Drehmoment und Drehzahl präzise geführt werden. Absolute Messsysteme stellen die Rotorlage direkt nach dem Einschalten bereit, ohne Referenzfahrt. Redundante Auslegungen erhöhen die Verfügbarkeit und unterstützen die Anforderungen an sicherheitsrelevante Antriebe.
Wie verbessert eine höhere Encoder-Auflösung die Regelgüte von Pod-Antrieben?
Eine höhere Encoder-Auflösung kann die Drehzahlschätzung bei niedrigen Drehzahlen verbessern. Die Wirkung auf die Regelgüte hängt auch von Winkelgenauigkeit, Signalverzögerung und Reglerabstimmung ab. Gleichzeitig sinken Verluste, da der Antrieb näher am optimalen Arbeitspunkt läuft. Voraussetzung sind eine geringe Signalverzögerung und eine hohe Störfestigkeit der Schnittstelle. Für die Azimutposition wird der Schwenkwinkel des Pods separat erfasst.
Welche Vorteile bieten induktive Encoder gegenüber optischen Encodern im maritimen Einsatz?
Induktive Encoder erfassen die Position über elektromagnetische Kopplung und benötigen keinen optischen Abtastpfad und sind damit unempfindlich gegenüber Feuchtigkeit, Salznebel, Öl und Schmutz. Optische Systeme können dagegen durch Kondensation oder Verschmutzung der Teilscheibe beeinträchtigt werden. Induktive Geber vertragen zudem Schocks, Vibrationen und große Temperaturbereiche, kommen ohne empfindliche Glasscheiben aus und sind auf lange Lebensdauer ausgelegt. Das senkt Ausfallrisiko und Wartungsaufwand und erhöht die Verfügbarkeit der Antriebe über den gesamten Lebenszyklus.
