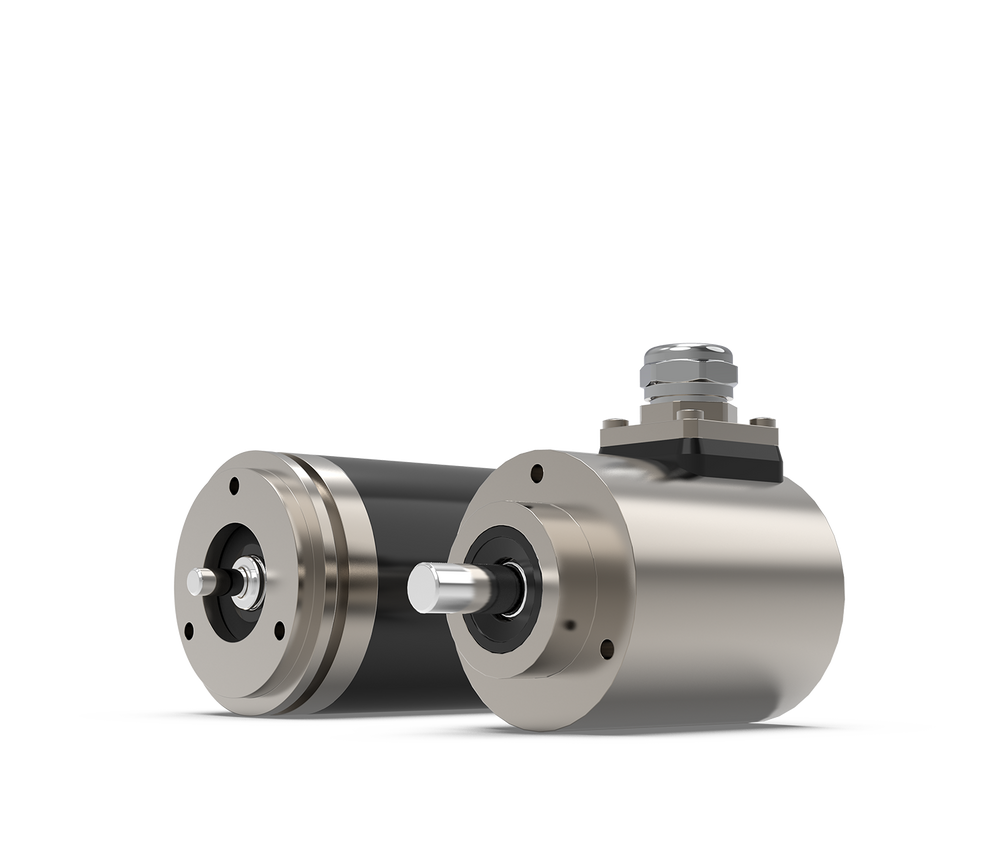

Inkrementaler Drehgeber - GEL 207 / 208

für hohe Beanspruchungen

Hochauflösende magnetisch-inkrementale Drehgeber mit robuster mechanischer Konstruktion.
Weltweit in unterschiedlichsten Anwendungen bewährte Technologie, für raueste Industrieumgebungen geeignet.
Alle Typen mit radialem und axialem Stecker- oder Kabelabgang lieferbar.
Hohe Zuverlässigkeit bei langer Lebensdauer zeichnet die magnetisch-inkrementalen Drehgeber aus.

GEL 207 mit Synchroflansch, Wellendurchmesser und -länge wählbar
GEL 208 mit Klemmflansch, Wellendurchmesser und -länge wählbar

Absolute Betriebssicherheit auch bei hoher Luftfeuchtigkeit (Betauung) und häufigen Temperaturwechseln
Widersteht hohen Schock- und Vibrationsbelastungen
Unbeeinflusst durch Schmutzeffekte oder Ölnebel
Langzeitstabiles Temperaturverhalten
Keine Alterung der magnetischen Sensortechnik

Produkt	Dokumente	Sprachen
GEL 207 / 208	Technische Information	DE EN CN
	Technische Information Zubehör	DE EN CN
	Betriebsanleitung	DE/EN
	Impulszahlen	DE/EN

Registrierung erforderlich

Drehgeber mit Synchroflansch, Steckerabgang axial

Drehgeber mit Klemmflansch, Steckerabgang axial

Alle Maße in mm [inch]

Signalmuster T; Logikpegel TTL

Signalmuster U; Logikpegel TTL

Signalmuster VN; Logikpegel HTL

Signalmuster XN; Logikpegel HTL

Signalmuster	T, TN	U, UN	V, VN
Allgemein
Auflösung (Impulse pro Umdrehung)	37 ... 136192
Messbereich	36 ... 0,003°
Fehlergrenze	0,14°
Elektrische Daten
Betriebsspannung	5 V DC ± 5%	10 ... 30 V DC
Leistungsaufnahme	≤ 1,0 W	≤ 1,3 W
Ausgangsfrequenz	≤ 200 kHz
Ausgangssignalpegel	TTL		HTL
Ausgangssignalpegel High	≥ U_B - 1,00 V bei I = 10 mA; ≥ U_B - 1,20 V bei I = 30 mA	4,00 V bei I = 10 mA; ≥ 3,85 V bei I = 30 mA	≥ U_B - 1,80 V bei I = 10 mA; ≥ U_B - 2,20 V bei I = 30 mA
Ausgangssignalpegel Low	≤ 0,75 V bei I = 10 mA; ≤ 1,00 V bei I = 30 m		≤ 1,15 V bei I = 10 mA; ≤ 1,55 V bei I = 30 mA
Umweltbedingungen
Arbeitstemperatur	0 °C ... +70 °C -20 °C ... +85 °C (optional)
Betriebstemperatur	-20 °C ... +85 °C
Lagertemperaturbereich	-40 °C ... +105 °C
Schutzart	IP 65
Vibrationsfestigkeit Option (DIN IEC 600068, Teil 2-6)	100 m/s², 10 ... 2000 Hz, 10 Frequenzzyklen
Schockfestigkeit Option (DIN IEC 60068, Teil 2-27)	1000 m/s², 11 ms
Elektromagnetische Verträglichkeit	EN 61000-6-1 bis 4
Isolationswiderstand	500 V DC, > 1 MΩ
Spannungsfestigkeit	500 V AC, 1 Minute
Mechanische Daten
Wellendurchmesser	siehe Typenschlüssel
Masse	500 g
Maximale Betriebsdrehzahl	10000 min^-1
Trägheitsmoment des Rotors	7 x 10^-5 kgm²
Betriebsdrehmoment	0,03 Nm (< 0,1 Nm)
Anlaufdrehmoment	0,05 Nm (0,1 Nm)
Zulässige Wellenbelastung (Angriffspunkt 15 mm von der Flanschanlage)	200 N axial, 200 N radial
Lagerlebensdauer bei maximaler Wellenbelastung bei halber Wellenbelastung	2000 x 10⁶ Umdrehungen 12600 x 10⁶ Umdrehungen
