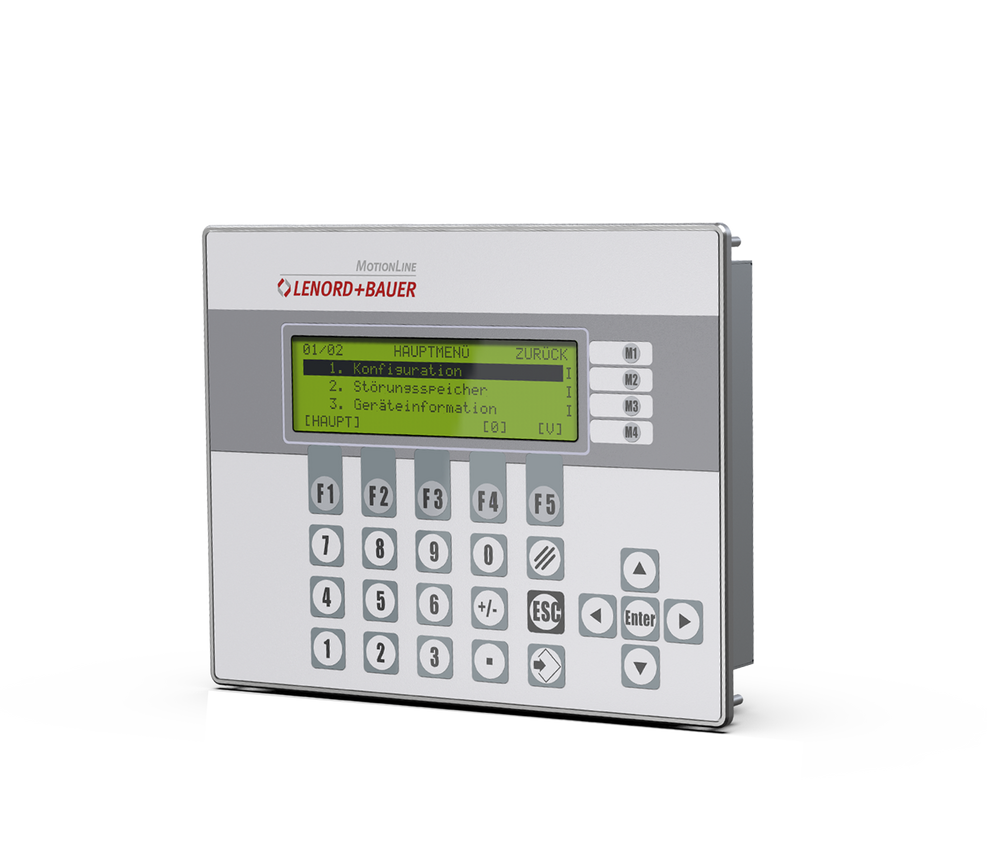

MotionController – GEL 8400

Controller für 6 Achsen

Optimiert für die raue Umgebung der Rotornabe von Windenergieanlagen erfüllt der MotionController GEL 8400 alle Anforderungen die weltweite Aufstellorte - ob On- oder Offshore - mit sich bringen. Als Hot Climate Version (HCV) für das warmfeuchte südchinesische Klima oder als Cold Climate Version (CCV) für den Einsatz bei -20 °C in 1500 m Höhe in der zentralasiatischen Hochebene. Als Nachfolger der bewährten GEL 823x und GEL 825x vereint der neue GEL 8400 jahrelange Erfahrung mit einer Leistungssteigerung in dieser Produktfamilie.

Anfrage & Support

Optional mit Remote Service WEB

FTP-, HTTP-Kommunikation über WEB-Browser

Condition Monitoring der aktuellen Istwerte
Parameter lesen und schreiben
Auslesen der gespeicherten Störungen
Schnittstelle zu LB-Graph
Remote Update, Online Update der Firmware
Remote Service Logbuch

Technische Informationen

Eigenschaften

Erweiterter Temperaturbereich - 40°C bis + 70°C
Robust, unempfindlich gegen Schock u. Vibrationen
Kompakter Controller, CPU, LCD-Display, Tastatur und I/Os
30 digitale Eingänge / 15 digitale Ausgänge
3 analoge Eingänge / 3 analoge Ausgänge
4 PT100-Eingänge
3 SSI-Eingänge / 6 inkrementale Eingänge (5 V / 24 V)
Serielle Schnittstellen: 1 x RS 232 C / RS 422/485, 1 x RS 232 C
2 x CANopen onboard
optional: EtherNet/IP - Schnittstellenmodul

Vorteile

Optimiert für raue Umgebungen
Technisch verbesserter Nachfolger der felderfahrenen Controller GEL 823x und GEL 825x

Downloads

Produkt	Dokumente	Sprachen
GEL 8400	Technische Information	DE EN FR

Einsatzgebiete

Windkraft (Onshore, Nearshore, Offshore)
Gezeitenkraftwerke
Robuste Industrieumgebungen

Maßzeichnungen

Maßbild GEL 8400

Alle Maße in mm [inch]

Technische Daten

Elektrische Daten
Versorgungsspannung U_B (verpolungsgeschützt)	19...30 V DC
Stromaufnahme	max. 1 A (je nach Schnittstellenausbau)
Schnittstellen
Seriell	2 (COM1/2), einstellbare Baudrate, für PC-Kommunikation/Programmierung; COM1: RS 232 C oder RS 422/485, COM2: nur RS 232 C
CAN-Bus	2 x Onboard (Master/Slave)
Feldbus	1 Erweiterungssteckplatz für PROFIBUS-DP oder Ether-Net/IP
Eingänge
Istwerteingänge	6 × absolut SSI, Versorgung 24/5 V, 900/600 mA in Summe, Taktfrequenz 100 kHz
Digitale Eingänge (galvanisch getrennt)	30 × 24 V, Zustandsanzeige über grüne LED
Analoge Eingänge (galvanisch getrennt)	3 × 0–20 mA
PT100-Eingänge (galvanisch getrennt)	4 × -40 °C … +215 °C
Ausgänge
Digitale Ausgänge (galvanisch getrennt)	9 × 24 V, 30 mA 6 × 24 V, 500 mA Zustandsanzeige über rote LED
Analoge Ausgänge (galvanisch getrennt)	3 × ±10 V, max. 10 mA, Auflösung 2 mV
Umgebungsdaten
Schutzart	Frontseite: IP 67, Rückseite: IP 20
Betriebstemperaturbereich	-20 °C ... +70 °C
Lagertemperaturbereich	-40 °C ... +70 °C
relative Luftfeuchte	95 %, keine Betauung
Elektromagnetische Verträglichkeit	DIN EN 61000-6-2:2006-03, DIN EN 61000-6-4:2011-09
Vibrationsfestigkeit	20 m/s², 9 ... 55 Hz (DIN EN 60068-2-6:2008-10)
Anzeige
Anzeige	LC-Display 64×240 Pixel mit LED- Hintergrundbeleuchtung; sichtbare Fläche 133 × 39 mm
Gehäuse
Material	Stahlblech, verzinkt
Frontplatte	Aluminium mit Kantenschutz
Gewicht	ca. 1,7 kg
