Hochauflösende Einbaugeber mit digitaler Schnittstelle

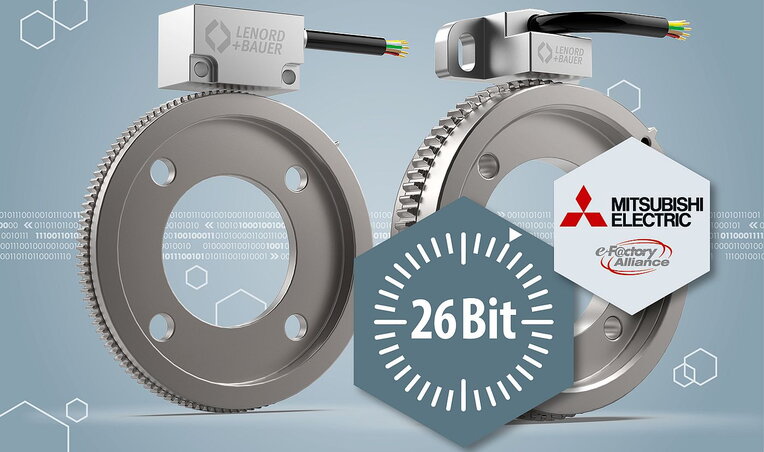

Lenord+Bauer erweitert sein Portfolio der digitalen MiniCODER um eine hochauflösende Variante. MiniCODER mit MHSSI Schnittstelle (Mitsubishi High Speed Serial Interface) bieten ab sofort eine Auflösung von bis zu 67.108.864 Positionen pro Umdrehung (26 bit).
Die Verwendung der MHSSI Schnittstelle ermöglicht im Vergleich zur klassischen 1 Vss Schnittstelle die direkte Einbindung der lagerlosen Einbaugeber in Mitsubishi CNC-Systeme. Eine zusätzliche Signalwandler-Box entfällt, so dass Einbauplatz in der Maschine eingespart und Systemkosten reduziert werden. Die Verkabelung wird deutlich vereinfacht und zusätzliche Stecker als potenzielle Fehlerquellen entfallen.
Bei den neuen digitalen MiniCODERn wurde die Auflösung in Vergleich zur ersten Generation um das 16-Fache erhöht. Diese steht bis zu einer maximalen Drehzahl von 100.000 min-1 zur Verfügung. Beim Einsatz in Hochgeschwindigkeitsspindeln kann eine verbesserte Oberflächenqualität durch die gesteigerte Regelgüte erzielt werden. Die integrierte Signalwandlung erlaubt zudem eine präzise Positionierung im Bereich weniger Winkelsekunden.
Die MiniCODER erfassen neben der Drehzahl und der Position auch die Temperatur am b-seitigen Lager. Dies ermöglicht die Zustandsüberwachung des Lagers im Warmlauf- sowie Spindelbetrieb unter Last. Die zusätzliche Übertragung von Warn- und Fehlermeldungen über das digitale MHSSI-Protokoll unterstützt beim Condition Monitoring.
Als Maßverkörperung kommen drehzahlfeste Messzahnräder zum Einsatz. Diese können flexibel auf die Applikation abgestimmt werden und sind auf Kundenwunsch frei skalierbar.
Optional ist dank der digitalen Schnittstelle über das mobile Servicegerät SensorDEVICE M der Service-Zugriff auf den Einbaugeber möglich. Über das User-Interface lassen sich die MiniCODER im eingebauten Zustand detailliert analysieren, optimieren und parametrieren. Mit einem Feinabgleich der Sensorsignale kann die Signalqualität des montierten MiniCODER-Systems überprüft und optimiert werden. Die Bedienung erfolgt mittels Webbrowser auf beliebigen Endgeräten über LAN oder WLAN, ohne dass eine Softwareinstallation erforderlich ist.
Die Kombination aus MiniCODERn mit integrierter MHSSI Schnittstelle und individuellen Messzahnrädern sowie den Test- und Programmiergeräten ermöglicht eine zuverlässige Funktion an Mitsubishi Steuerungen.
