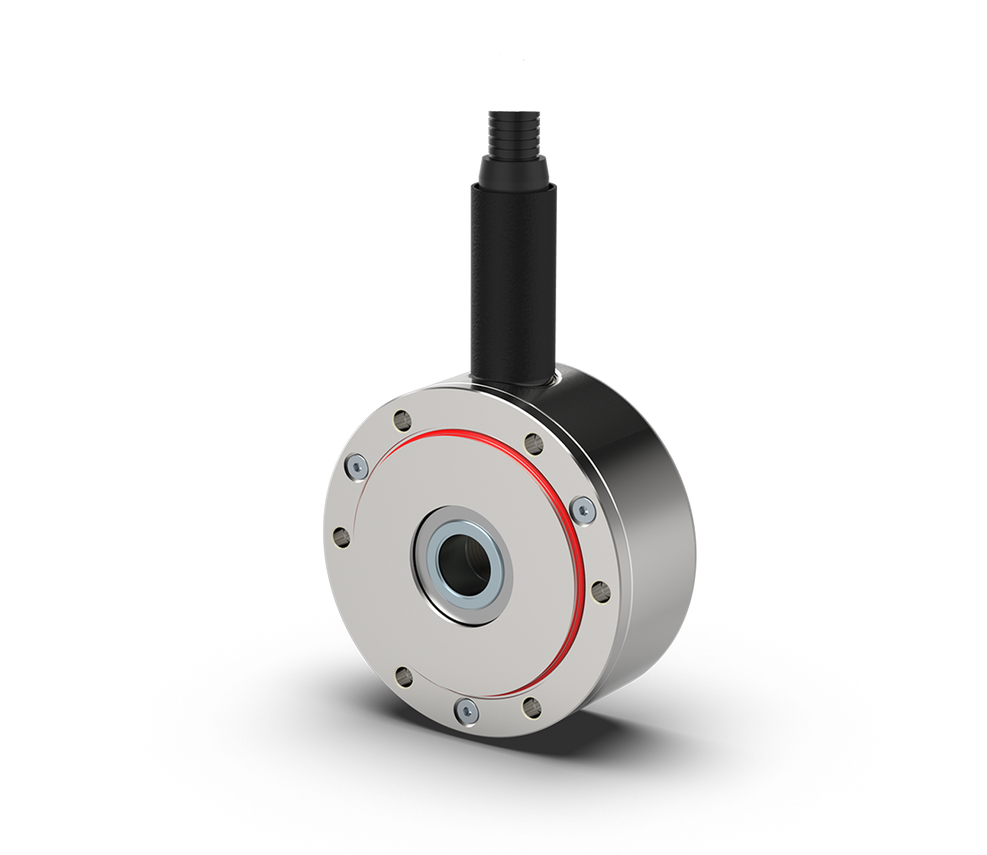

Encoder rotativo magnetico incrementale - GEL 295x

encoder rotativi di precisione personalizzati per il cliente

Trasduttore d'impulsi rotativo estremamente robusto con custodia in acciaio inossidabile per la misurazione di movimenti rotatori su macchine e veicoli
Scansione magnetica senza contatto di una ruota fonica integrata
Trasduttore d'impulsi rotativo con albero fisso (diametro 16 mm) o con giunto ad albero cavo integrato (diametro 20 mm)
Uscita del connettore a spina e del cavo con adattamenti personalizzati per il cliente
Fino a 5 sensori con 3 diversi modelli di segnale in un unica custodia

Richiesta e supporto

Informazioni tecniche

Proprietà

Alta resistenza CEM e immunità alle interferenze
Amplissimo intervallo di temperatura da -40 °C a +120 °C
Grado di protezione IP 67
Uscita in tensione o in corrente
Resistenza alle vibrazioni fino a 20 g

Vantaggi

Soluzione su misura per i requisiti applicativi individuali, in quanto possono essere integrati fino a 5 sensori
Funzionamento di lunga durata esente da manutenzione in condizioni ambientali assai difficili grazie a cuscinetti e a un sistema di misurazione selezionati
Alta resistenza contro rugiada, schizzi d'acqua, condensa e sostanze chimicamente aggressive

Downloads

Prodotto	Documento	Lingue
GEL 295x	Informazioni tecniche	DE EN
	Informazioni tecniche accessori	DE EN CN
	Istruzioni di utilizzo*	DE/EN

Registrazione obbligatoria

Area d’impiego

Industria dei veicoli ferroviari
– Controllo della trazione
– protezione antipattinamento elettronica
– Regime motore
– Protezione antislittamento
Ingegneria meccanica e dei motori
Industria pesante
Tecnologia siderurgica
Impianti di compostaggio
Impianti di depurazione

Disegni dimensionali

Encoder rotativo di precisione con albero cavo

Disegno dimensionale – Componente dell'alloggiamento con un sistema di sensori

Encoder rotativo di precisione con albero pieno

Disegno dimensionale – Componente dell'alloggiamento con un sistema di sensori

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Visualizzazione dei modelli di segnale

Modello del segnale K

Due segnali sinusoidali sfasati di 90° e i loro segnali inversi

Modello del segnale V

2 canali, sfasamento di 90°

Modello del segnale X

2 canali, sfasamento di 90°, con canali invertiti

Modelli di segnale	K	V
Dati generali
Risoluzione	256 periodi di sin/ cos	da 150 a 2048(2)impulsi per giro
Precisione, onda corta (errori trasformatore e dentatura)	360° x 0,006 / numero di impulsi
Precisione, onda lunga (errore di concentricità)	± 0,015°
Dati elettrici
Tensione di alimentazione U_B	15 V CC ± 5 %	da 10 a 30 V CC
Assorbimento di potenza senza carico	≤ 1,0 W
Segnali di uscita	Segnale differenziale	Segnale a onda quadra
Livello del segnale di uscita	1 V_pp	Alto: U_B - 1 V, Basso: < 1,0 V
Massima lunghezza cavo ammissibile	100 m (considerare la caduta di tensione sulla linea di alimentazione)
Dati meccanici
Custodia	acciaio inossidabile X12CrMoS17-1.4104
Peso	ca. 3 kg
Gioco ammissibile del giunto assiale laterale	± 1,3mm ± 0,2mm
Intervallo del numero di giri	da 0 a 6000 min^-1
Durata utile dei cuscinetti	> 50 anni (rilevata da calcolo) A causa della durata limitata del grasso, i cuscinetti devono essere sostituiti dopo un chilometraggio massimo di 1 200 000 km (veicoli ferroviari) oppure ogni 8 anni.
Valutazioni ambientali
Intervallo di temperatura operativa (DIN 32876)	da -40 °C a +85 °C
Intervallo di temperatura d'esercizio e di stoccaggio (DIN 32876)	da -40 °C a +120 °C
Grado di protezione (EN 60529)	IP 67 (lato albero cavo: conforme al grado di protezione del motore o riduttore)
Resistenza alle vibrazioni (DIN IEC 600068, parte 2-6)	200 m/s²
Resistenza agli urti (DIN IEC 60068, parte 2-27)	2000 m/s²
Compatibilità elettromagnetica	Applicazioni industriali: EN/IEC 61000-6-1 fino a 4 Veicoli ferroviari: EN 50121-3-2
Resistenza di isolamento (EN 60439-1)	500 V CA
