Encoder rotativo incrementale - GEL 2010

Acciaio inossidabile 1.4305

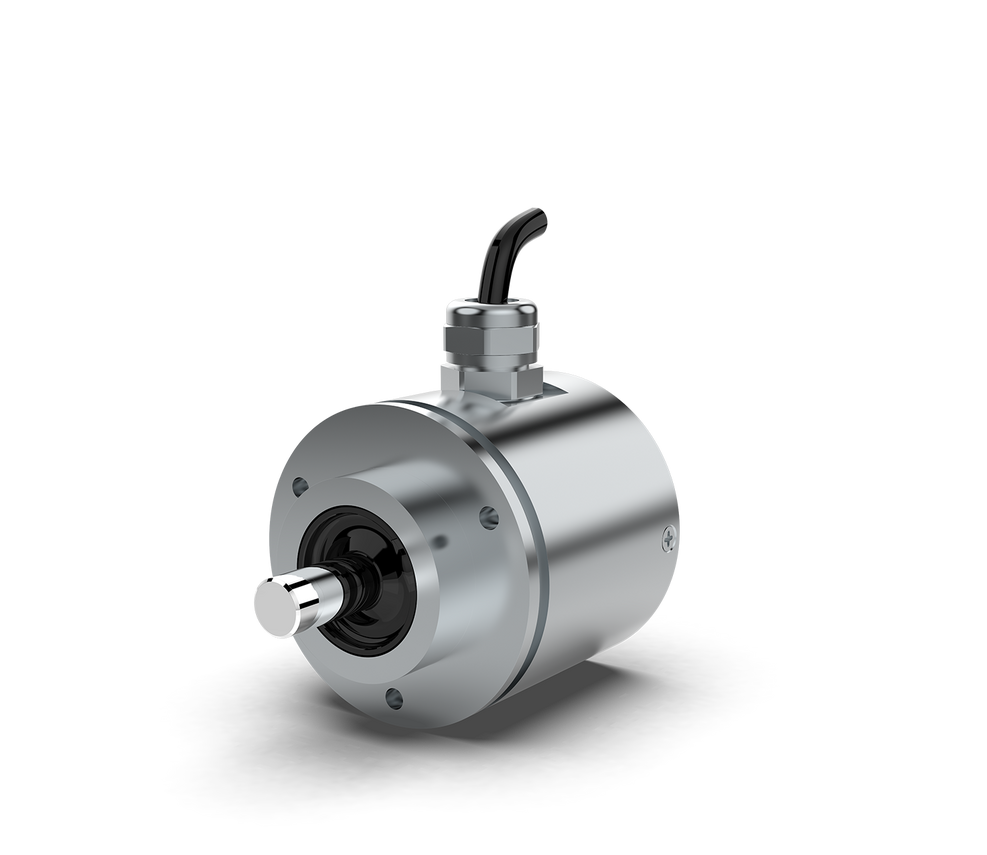

Gli encoder rotativi incrementali convertono movimenti rotatori in segnali elettrici. Negli encoder rotativi di Lenord+Bauer sono combinati i vantaggi di un sistema di misurazione magnetico con una progettazione meccanica robusta e innovativa. Si sono affermati in tutto il mondo nelle più disparate applicazioni, anche in ambiente industriale assai difficile.

È sottinteso che questi encoder rotativi presentano un’alta affidabilità abbinata a una lunga vita utile.

Richiesta e supporto

Informazioni tecniche

Proprietà

Alta risoluzione fino a 1024 impulsi
Segnale di riferimento
Albero pieno 10 x 20 mm
Custodia in acciaio inossidabile 1.4305
IP 67
Alta compatibilità elettromagnetica

Vantaggi

Adatto per tutte le applicazioni standard e anche per tutti gli impieghi Real Heavy Duty
Resiste a intensi urti e vibrazioni
Non viene influenzato dall'azione dello sporco o dalla nebbia d'olio
Comportamento della temperatura stabile per lungo tempo
Piena funzionalità anche in presenza di condensazione: resistente al punto di rugiada
Nessun invecchiamento della tecnologia sensoristica magnetica
Resiste anche ai fluidi aggressivi

Downloads

Prodotto	Documento	Lingue
GEL 2010	Informazioni tecniche	DE EN CN
	Informazioni tecniche accessori	DE EN CN
	Istruzioni di utilizzo	DE EN

Registrazione obbligatoria

Area d’impiego

Industria alimentare
Impianti di compostaggio
Impiego offshore

Disegni dimensionali

Disegno dimensionale GEL 2010

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Visualizzazione dei modelli di segnale

Modello del segnale T, TN

Modello del segnale T; Livello logico TTL

Modello del segnale V, VN

Modello del segnale VN; Livello logico HTL

Modello del segnale X, XN

Modello del segnale XN; Livello logico HTL

Modelli di segnale	TN	VN
Dati generali
Risoluzione (impulsi per giro)	2, 4, 8, 16, 20, 32, 40, 50, 64, 80, 100, 128, 160, 200, 250, 256, 400, 500, 512, 800, 1000, 1024
Scostamento del passo di misura	< 1°
Dati elettrici
Tensione di esercizio	5 V CC ± 5 %	da 10 a 30 V CC
Assorbimento di potenza	≤ 1,0 W
Frequenza d'uscita max.	≤ 200 kHz
Livello di uscita Alto	Livello logico TTL ≥ U_B - 1,00 V a I = 10 mA; ≥ U_B - 1,20 V a I = 30 mA	Livello logico TTL ≥ U_B - 1,80 V a I = 10 mA; ≥ U_B - 2,20 V a I = 30 mA
Livello di uscita Basso	Livello logico TTL ≤ 0,75 V a I = 10 mA; ≤ 1,00 V a I = 30 mA	Livello logico TTL ≤ 1,15 V a I = 10 mA; ≤ 1,55 V a I = 30 mA
Dati meccanici
Peso	400 g
Momento d’inerzia del rotore	14,5 x 10^-6 kgm²
Max. numero di giri ammissibile	6000 min^-1(10 000 min^-1 per brevi periodi)
Carico ammissibile sull’albero (punto di presa all’estremità dell’albero a 6000 min^-1)	50 N assiale, 100 N radiale
Durata utile dei cuscinetti	10⁵ h
Valutazioni ambientali
Temperatura operativa	da -20 °C a 70 °C
Temperatura di stoccaggio	da -40 °C a +85 °C
Grado di protezione	IP 67
Resistenza alle vibrazioni (DIN IEC 600068, parte 2-6)	200 m/s², da 10 a 2000 Hz
Resistenza agli urti (DIN IEC 60068, parte 2-27)	1000 m/s², 11 ms
Compatibilità elettromagnetica	EN 61000-6-1 fino a 4
Resistenza di isolamento	R_i > 1 MΩ, a una tensione di prova di 500 V AC
Umidità dell'aria	100 %
Rugiada	ammissibile
Cavo
Anime del cavo (numero)	8
Tipo cavo	Cavo senza alogeni con intervallo di temperatura esteso
Raggio di curvatura cavo statico	40 mm
