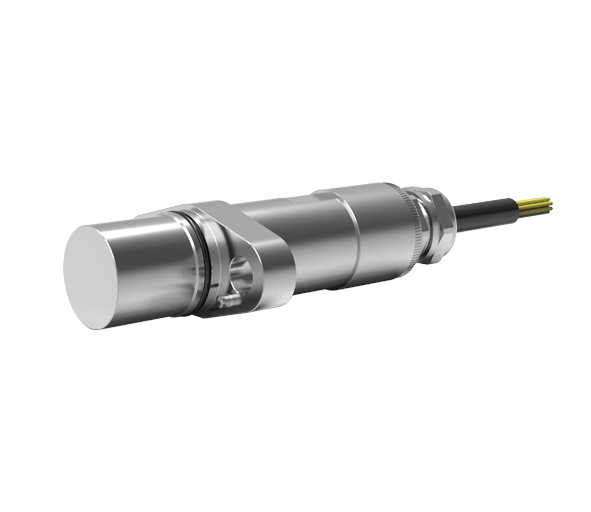

Encoder rotativo multisistema, incrementale senza cuscinetto – GEL 2475MS

Sensore di giri ad effetto Hall e a 3 o 4 canali, con le più disparate combinazioni di segnali

  • Sensore di giri esente da manutenzione e da usura basato sulla scansione magnetica
  • Scansione di misure materializzate (ad esempio ruote foniche di materiali ferromagnetici)
  • Acquisizione sicura di elevati numeri di giri fino a movimenti striscianti (da 0 Hz a 20 kHz)
  • Integrazione dei più disparati modelli di segnale nell’alloggiamento flangiato
  • L’ampia distanza di misurazione consentita agevola la progettazione e il montaggio

Informazioni tecniche

Proprietà

  • Sensore di giri incrementale a 3 o 4 canali con misurazione differenziale, basato sul principio Hall
  • Segnali separati galvanicamente per una valutazione affidabile in sistemi di controllo diversi
  • Possibilità di selezione tra 19 diverse combinazioni di modelli di segnale
  • Alta resistenza CEM per trasmissione di segnali immune alle interferenze in ambienti industriali impegnativi
  • Flessibilità di configurazione grazie a uscita cavo, protezione cavo e varianti di connettore a spina liberamente selezionabili
  • In conformità con un gran numero di norme ed esigenze per le più svariate applicazioni:
    Dati tecnici - Valutazioni ambientali

Vantaggi

  • Costo del ciclo di vita ottimizzato
  • Esente da manutenzione e da usura
  • Ampio spettro di combinazioni di modelli di segnale
  • Numerosissime possibilità di configurazione
  • Forma costruttiva compatta e robusta
  • Facile da montare
  • Facile integrazione
  • Sistemi di misurazione separati galvanicamente
  • Perfetta idoneità per applicazioni in sicurezza
  • Alta qualità del segnale

Downloads

Downloads

Prodotto Documento Lingue
GEL 2475MS Informazioni tecniche DE EN CN
Informazioni di prodotto* DE/EN

Registrazione obbligatoria

Aree d’impiego

Industria e automazione

Macchine da stampa e confezionatrici:

  • Sincronizzazione di nastri trasportatori
  • Regolazione del registro durante la stampa

Automotive e veicoli commerciali

Azionamenti di veicoli:

  • Misurazione del numero di giri su alberi a gomiti e alberi a camme per centraline del motore
  • Determinazione della posizione del rotore nei motori elettrici (BLDC, PMSM)
  • Velocità di ingresso/uscita nel cambio per la strategia di cambio marcia

Sistemi di controllo della dinamica del veicolo:

  • Sensori di giri ruota per ABS/ESP
  • Distribuzione della coppia nei sistemi di trazione integrale

Veicoli commerciali e macchine agricole:

  • Monitoraggio dei giri su prese di potenza, pompe idrauliche
  • Macchine mietitrici: Convogliatori a coclea, tamburi trebbianti

Tecnologia e trasporto ferroviario

Veicoli ferroviari:

  • Sensori di giri della ruota per controllo dello slittamento e controllo dei freni
  • Controllo della trazione per locomotive elettriche e motrici

Impianti a fune e di risalita:

  • Monitoraggio del numero di giri su pulegge di rinvio
  • Sincronizzazione di azionamenti in sistemi a più motori

Applicazioni marittime

Azionamento:

  • Misurazione del numero di giri su motori navali, turbocompressori,
    riduttori e generatori

Unità ausiliarie:

  • Acquisizione del numero di giri in ingresso/uscita per il
    monitoraggio dello slittamento

Energia e alimentazione

Turbine eoliche:

  • Numero di giri del rotore per il controllo della potenza
  • Regolazione del passo (regolazione del passo angolare delle pale)

Centrali / turbine idroelettriche:

  • Regolazione del numero di giri per sincronizzazione con la frequenza di rete

Generatori e gruppi elettrogeni di emergenza:

  • Acquisizione del numero di giri per monitoraggio della frequenza e gestione del carico

Impiantistica per edifici e infrastruttura

Ascensori e scale mobili:

  • Velocità e posizione della cabina
  • Sistemi di sicurezza (arresto di emergenza al superamento del numero di giri)

Macchine per l'edilizia:

  • Numeri di giri delle pompe e delle ventole in grandi sistemi HVAC

Logistica e intralogistica

Nastri trasportatori:

  • Regolazione della velocità in centri di distribuzione

Sistemi di magazzinaggio automatico:

  • Posizionamento di apparecchi per lo stoccaggio e il recupero

Impianti gru:

  • Controllo del meccanismo di sollevamento e del telaio

Disegni dimensionali

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Uscita in tensione

Visualizzazione dei modelli di segnale

Modello del segnale E-

1 canale

Modello del segnale V-

2 canali, sfasamento di 90°

Modello del segnale D-

2 canali, isolati galvanicamente, sfasamento di 90°

Modello del segnale EM

1 canale con tensione di stallo

Modello del segnale DM

2 canali, isolati galvanicamente, sfasamento di 90°, con tensione di arresto

Modello del segnale EI

1 canale; potenza di uscita

Modello del segnale VI

2 canali, sfasamento di 90°; uscita di corrente

Modello del segnale DI

2 canali, isolati galvanicamente, sfasamento di 90°; uscita di corrente

Modelli di segnale

E-

V-

D-

Dati elettrici

Tensione di alimentazione UB (protetta da inversione di polarità)

da 10 a 30 V CC

Corrente assorbita IB (senza carico)

≤ 30 mA

Segnale di uscita (a prova di cortocircuito)

Segnali a onda quadra

Livello del segnale di uscita Alto

≥ UB - 1,5 V

Livello del segnale di uscita Basso

≤ 1,0 V

Corrente di uscita per canale

≤ 20 mA

Intervallo di frequenza

da 0 a 20 kHz

Ciclo di lavoro

50% ± 20%

Sfasamento

-

tip. 90°

Dati meccanici

Materiale del tubo del sensore

Acciaio inossidabile

Materiale della flangia

Acciaio inossidabile

Peso del sensore (cavo da 2 m incluso)

500 g

Cavo (versione standard - tipo preferenziale)

Date le numerosissime combinazioni di modelli di segnale possibili, possono essere installate diverse varianti di cavo.
Salvo diversa indicazione o richiesta, viene utilizzato il seguente cavo standard e il collegamento avviene secondo lo schema dei collegamenti del tipo preferenziale

Cavo

privo di alogeni e schermato

Diametro del cavo

8,0 ± 0,3 mm

Sezione del cavo

12 x 0,34 mm2

Raggio di curvatura minimo statico/dinamico

24 mm / 40 mm

Nota sulla schermatura

La schermatura del cavo nel sensore si applica in modo diretto o, facoltativamente, capacitivo

Valutazioni ambientali

Il sensore di giri soddisfa un gran numero di norme ed esigenze per le più svariate applicazioni:

Dati tecnici - Valutazioni ambientali

Requisiti della ruota fonica

Materiale

acciaio ferromagnetico

Forma della dentatura

Dentatura a evolvente secondo DIN 867 (altri dentature su richiesta)

Larghezza

≥ 15 mm (minori su richiesta)

Modulo m

1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Uscita in tensione con tensione di arresto

Visualizzazione dei modelli di segnale

Modello del segnale E-

1 canale

Modello del segnale V-

2 canali, sfasamento di 90°

Modello del segnale D-

2 canali, isolati galvanicamente, sfasamento di 90°

Modello del segnale EM

1 canale con tensione di stallo

Modello del segnale DM

2 canali, isolati galvanicamente, sfasamento di 90°, con tensione di arresto

Modello del segnale EI

1 canale; potenza di uscita

Modello del segnale VI

2 canali, sfasamento di 90°; uscita di corrente

Modello del segnale DI

2 canali, isolati galvanicamente, sfasamento di 90°; uscita di corrente

Modelli di segnale

EM

DM

Dati elettrici

Tensione di alimentazione UB (protetta da inversione di polarità)

da 10 a 20 V CC

Corrente assorbita IB (senza carico)

≤ 12 mA per canale

Segnale di uscita (a prova di cortocircuito)

Segnali a onda quadra

Livello del segnale di uscita Alto

≥ UB - 1,8 V

Livello del segnale di uscita Basso

≤ 1,5 V

Corrente di uscita per canale

≤ 10 mA

Intervallo di frequenza

da 0 a 8 kHz

Ciclo di lavoro

50% ± 10%

Sfasamento

-

tip. 90°

Dati meccanici

Materiale del tubo del sensore

Acciaio inossidabile

Materiale della flangia

Acciaio inossidabile

Peso del sensore (cavo da 2 m incluso)

500 g

Cavo

Date le numerosissime combinazioni di modelli di segnale possibili, possono essere installate diverse varianti di cavo.
Salvo diversa indicazione o richiesta, viene utilizzato il seguente cavo standard e il collegamento avviene secondo lo schema dei collegamenti del tipo preferenziale

Cavo

privo di alogeni e schermato

Diametro del cavo

8.0 ± 0,3 mm

Sezione del cavo

12 x 0,34 mm2

Raggio di curvatura minimo statico/dinamico

24 mm / 40 mm

Nota sulla schermatura

La schermatura del cavo nel sensore si applica in modo diretto o, facoltativamente, capacitivo

Valutazioni ambientali

Il sensore di giri soddisfa un gran numero di norme ed esigenze per le più svariate applicazioni:

Dati tecnici - Valutazioni ambientali

Requisiti della ruota fonica

Materiale

acciaio ferromagnetico

Forma della dentatura

Dentatura a evolvente secondo DIN 867 (altridentature su richiesta)

Larghezza

≥ 15 mm (minori su richiesta)

Modulo m

1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Uscita in corrente

Visualizzazione dei modelli di segnale

Modello del segnale E-

1 canale

Modello del segnale V-

2 canali, sfasamento di 90°

Modello del segnale D-

2 canali, isolati galvanicamente, sfasamento di 90°

Modello del segnale EM

1 canale con tensione di stallo

Modello del segnale DM

2 canali, isolati galvanicamente, sfasamento di 90°, con tensione di arresto

Modello del segnale EI

1 canale; potenza di uscita

Modello del segnale VI

2 canali, sfasamento di 90°; uscita di corrente

Modello del segnale DI

2 canali, isolati galvanicamente, sfasamento di 90°; uscita di corrente

Modelli di segnale

EI

DI

VI

Dati elettrici

Tensione di alimentazione UB (protetta da inversione di polarità)

da 10 a 20 V CC

Segnale di uscita (a prova di cortocircuito)

Segnali a onda quadra

Livello del segnale di uscita Alto

tip. 14 mA

Livello del segnale di uscita Basso

tip. 6 mA

Corrente di uscita per canale

≤ 16 mA

Intervallo di frequenza

da 0 a 12 kHz

Ciclo di lavoro

50% ± 10%

Sfasamento

-

tip. 90°

Dati meccanici

Materiale del tubo del sensore

Acciaio inossidabile

Materiale della flangia

Acciaio inossidabile

Peso del sensore (cavo da 2 m incluso)

500 g

Cavo

Date le numerosissime combinazioni di modelli di segnale possibili, possono essere installate diverse varianti di cavo.
Salvo diversa indicazione o richiesta, viene utilizzato il seguente cavo standard e il collegamento avviene secondo lo schema dei collegamenti del tipo preferenziale

Cavo

privo di alogeni e schermato

Diametro del cavo

8,0 ± 0,3 mm

Sezione del cavo

12 x 0,34 mm2

Raggio di curvatura minimo statico/dinamico

24 mm / 40 mm

Nota sulla schermatura

La schermatura del cavo nel sensore si applica in modo diretto o, facoltativamente, capacitivo

Valutazioni ambientali

Il sensore di giri soddisfa un gran numero di norme ed esigenze per le più svariate applicazioni:

Dati tecnici - Valutazioni ambientali

Requisiti della ruota fonica

Materiale

acciaio ferromagnetico

Forma della dentatura

Dentatura a evolvente secondo DIN 867 (altri dentature su richiesta)

Larghezza

≥ 15 mm (minori su richiesta)

Modulo m

1,00 / 1,25 / 1,50 / 1,75 / 2,00 / 2,25 / 2,50 / 2,75 / 3,00 / 3,25 / 3,50

Valutazioni ambientali

Industria dei veicoli ferroviari

Applicazioni marittime

Applicazioni industriali

Temperatura operativa e d'esercizio

da -40 °C a +120 °C

Temperatura di stoccaggio

da -40 °C a +120 °C

Norma di settore generale

DIN EN 50155:2022-06

DNV-CG-0339

in funzione dell’applicazione

Resistenza di isolamento

500 V CA / 750 V CC
DIN EN 50155:2022-06

DNV-CG-0339

500 V CA

Compatibilità elettromagnetica

DIN EN 50121-3-2:2017-11

DNV-CG-0339

IEC 61000-6-2:2016
IEC 61000-6-4:2016

Resistenza alle vibrazioni

DIN EN 61373:2011-04
Kat. 3

DNV-CG-0339

IEC 60068-2-64:2008
IEC 60068-2-6:2008

Resistenza agli urti

DIN EN 61373-2011-04
Kat. 3

DNV-CG-0339

IEC 60068-2-27:2008

Protezione antincendio

DIN EN 45545-2:2023-12
NFPA 130 su richiesta

IMO 2010 FTP

Su richiesta

Grado di protezione sul lato di misura

IP68

Valore MTTF

2.000.000 a 55 °C
