Sensori Heavy-Duty

Progettati per la realtà più esigente

Fit, Form, Function da oltre 30 anni
Più di 1 milione di referenze
Competenza progettuale: qualifica, omologazione, gara d'appalto – con assistenza personale dedicata

Acquisizione di velocità di rotazione e velocità su misura

Affidabile acquisizione della velocità e della direzione sia lineare che rotatoria
Magnetico o induttivo – adatto a qualsiasi misura materializzata metallica
Fino a quattro canali di misura indipendenti anche nello spazio più ridotto
Massima efficienza e qualità del segnale
Compatto design con sistema modulare

Technical data	GEL 247	GEL 2471	GEL 2475	GEL 2476	GEL 2477	GEL 2478	GEL 2475MS	GEL 2460
Measuring method	magnet.	WS	magnet.	magnet.	magnet.	magnet.	magnet.	magnet.
Supply voltage [V DC]	10 - 30	10 - 30	10 - 30	10 - 30	10 - 30	10 - 30	10 - 30	10 - 30
Maximum number of channels	2	2	2	2	2	2	4	2
Housing material	VA	VA	VA	VA	VA	VA	VA	VA
Positioning with index pin	x	x	x		x	x	x
Target wheel module	1-3,5	2-3	1-3,5	1-3,5	1	1-3,5	1-3,5	1-3,5
Target wheel material	ferrom.	Al/steel	ferrom.	ferrom.	ferrom.	ferrom.	ferrom.	ferrom.

WS = eddy current measuring technique; Al = aluminum; VA = stainless steel

Output signals	GEL 247	GEL 2471	GEL 2475	GEL 2476	GEL 2477	GEL 2478	GEL 2475MS	GEL 2460
Electrical isolation	x		x	x			x	x
Voltage output (HTL)	x	x	x	x	x	x	x	x
Current output	x		x	x			x	x
Standstill voltage	x		x	x			x	x
Inverted signals	x	x	x	x	x	x	x	x
Direction of rotation detection	x	x	x	x	x	x	x	x
Integrated interpolation					x

GEL 247 Sensore di giri ad effetto Hall e a 1 o 2 canali, con uscita in tensione o corrente e tensione di arresto

GEL 2471 Sensore di giri induttivo a 1 o 2 canali per ruote foniche elettricamente conduttive

GEL 2473 Sensore di giri ad effetto Hall e a 1 o 2 canali per la scansione di pignoni

GEL 2475 Sensore di giri ad effetto Hall e a 1 o 2 canali, con uscita in tensione o corrente e tensione di arresto

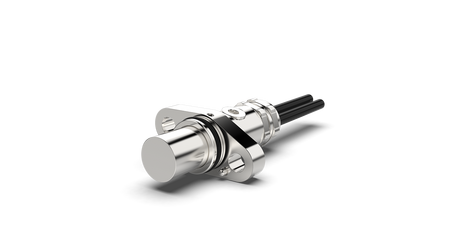

GEL 2475CM Sensore di giri, sensore di vibrazioni, sensore di temperatura ad alta integrazione

GEL 2475FD Sensore di giri altamente integrato, sensore di vibrazioni, sensore di temperatura con valutazione integrata

GEL 2475MS Sensore di giri ad effetto Hall e a 3 o 4 canali, con le più disparate combinazioni di segnali

GEL 2476 Sensore di giri ad effetto Hall e a 1 o 2 canali, con uscita in tensione o corrente e tensione di arresto

GEL 2477 Sensore di giri a 1 o 2 canali con moltiplicazione degli impulsi

GEL 2478EX Sensore di giri e di posizione ad effetto Hall e a 1 o 2 canali con certificato ATEX

GEL 248 Sensore di giri compatto, ad effetto Hall e a 2 canali, con segnali d'uscita HTL o TTL

GEL 2460 SSensore di giri ad effetto Hall e a 1 o 2 canali, con filettatura di avvitamento

GEL SEI10 Sensore di giri compatto, ad effetto Hall e a 2 canali, per alte velocità
