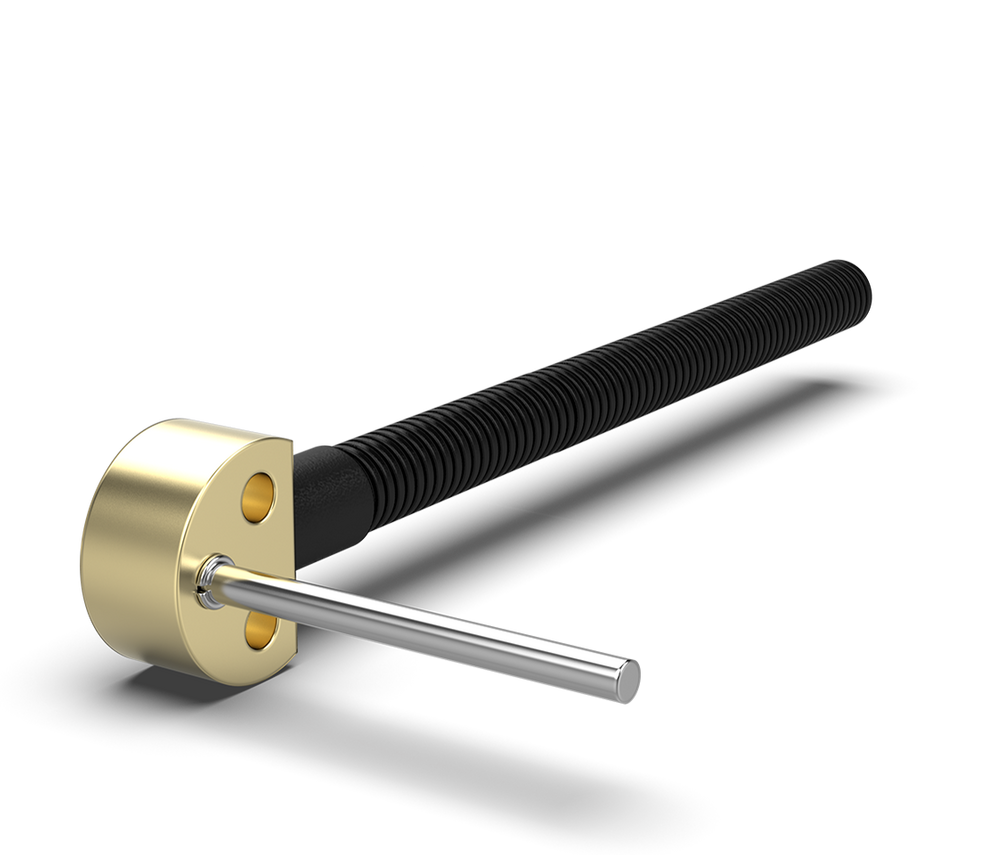

Sensore di temperatura – GEL 2161

Termometri a resistenza in platino Pt100 / Pt1000

Sensore di temperatura «Made in Germany» per alta qualità, lunga durata e sicurezza dei processi
Robusta sonda di temperatura Pt100 / Pt1000 per la misura della temperatura precisa e affidabileda -40 °C a +250 °C
Collegamento incircuito a 2, 3 e 4 conduttoriper una precisione di misura conforme all'applicazione
Tubo di misura in acciaio inossidabile disponibile in lunghezze da 30 mm a 140 mm
Integrazione flessibile grazie a realizzazioni personalizzate per il cliente

Richiesta e supporto

Informazioni tecniche

Proprietà

Sensore compatto e robusto per impiego in applicazioni in ambienti ostili e spazi ridotti
Flangia di ottone con forme speciali personalizzate per il cliente
Possibilità di assemblaggio personalizzato per il cliente
In conformità con un gran numero di norme ed esigenze per le più svariate applicazioni:
Dati tecnici - Valutazioni ambientali

Vantaggi

Costo del ciclo di vita ottimizzato
Esente da manutenzione e da usura
A basso ingombro e compatto
Facile integrazione
Facile da montare

Downloads

Prodotto	Documento	Lingue
GEL 2161	Informazioni tecniche	DE EN
GEL 2161	Informazioni di prodotto*	DE/EN

Registrazione obbligatoria

Downloads

Donec sed odio dui. Vivamus sagittis lacus vel augue laoreet rutrum faucibus dolor auctor. Donec sed odio dui. Maecenas faucibus mollis interdum. Nullam id dolor id nibh ultricies vehicula ut id elit. Cras mattis consectetur purus sit amet fermentum. Donec sed odio dui. Sed posuere consectetur est at lobortis. Donec ullamcorper nulla non metus auctor fringilla. Integer posuere erat a ante venenatis dapibus posuere velit aliquet. Etiam porta sem malesuada magna mollis euismod.

Aree d’impiego

Tecnologia ferroviaria

Misurazione della temperatura dello statore sul motore elettrico di trazione
Monitoraggio della temperatura dell’olio lubrificante nel riduttore e nel motore di trazione
Controllo temperatura dei cuscinetti sulla sala montata
Rilevamento di vari valori di temperatura per il monitoraggio carrello

Applicazioni marittime

Monitoraggio della temperatura dell'olio lubrificante nei motori navali, riduttori e generatori
Misurazione delle temperature dei gas di scarico nei motori e nei turbocompressori
Controllo della temperatura dell'acqua di raffreddamento di motori

Veicoli commerciali

Monitoraggio della temperatura dell'olio lubrificante in motori e riduttori
Misura della temperatura sui cuscinetti nei riduttori

Impianti industriali

Monitoraggio della temperatura dei cuscinetti in pompe, compressori e ventilatori
Misurazione della temperatura dell'olio e del refrigerante nei sistemi idraulici
Controllo temperatura in sistemi di trasporto e miscelazione per l'ottimizzazione del processo

Generazione di energia

Misurazione della temperatura dei gas di scarico in turbine e generatori
Monitoraggio della temperatura del refrigerante in impianti di centrali elettriche
Rilevamento della temperatura su trasformatori e quadri elettrici per il monitoraggio dello stato

Industria chimica e di processo

Controllo della temperatura di processo in reattori, evaporatori e colonne di distillazione
Misurazione di temperature di fluidi e tubazioni in impianti di produzione
Monitoraggio della temperatura in serbatoi di stoccaggio e scambiatori di calore

Disegni dimensionali

Uscita cavo tipo K - cavo senza protezione cavo

LK: Lunghezza del cavo (definita nella legenda)
LM: Lunghezza del tubo di misura (definita nella legenda)
LS: Lunghezza del tubo termorestringente: fino a 40 mm (il cavo non può essere piegato entro questo intervallo)

Uscita cavo tipo W - tubo corrugato NW10

All dimensions in mm [inch]

Dati tecnici

Elemento di misurazione	C	M
Dati del sensore di temperatura
Elemento di misurazione secondo DIN EN 60751:2009-05	Pt100	Pt1000
Intervallo di misurazione	da -40 °C a +250 °C
Classe di tolleranza	F 0,3 (DIN EN 60751: 2009-05)
Corrente di misura	da 0,3 a 1 mA
Dati meccanici
Materiale della flangia	Ottone
Materiale del tubo di misura	Acciaio inossidabile
Diametro del tubo di misura	5 mm
Lunghezza attiva testina di misura	10 mm
Lunghezza del tubo di misura L_M	da 30 a 140 mm
Peso (cavo da 2 m incluso)	ca. 100 g
Valutazioni ambientali
Il sensore di giri soddisfa un gran numero di norme ed esigenze per le più svariate applicazioni: Dati tecnici - Valutazioni ambientali

Tipo cavo	A	B	C
Dati del cavo
Intervallo di temperatura	da -40 °C a +150 °C	da -40 °C a +120 °C
Cavo	PTFE e schermato	privo di alogeni e schermato
Diametro del cavo	3,8 ± 0,3 mm	4,8 ± 0,3 mm	5,7 ± 0,3 mm
Sezione del cavo	4 x 0,22 mm²	4 x 0,14 mm²	4 x 0,34 mm²
Raggio di curvatura minimo statico/dinamico	10 x diametro del cavo
Comportamento al fuoco	-	DIN EN 45545-2:2013 per classe di pericolo HL1-3, R15 (EL1A)

Dati del tubo corrugato
Intervallo di temperatura	da -40 °C a +95 °C in permanenza, per breve tempo +150 °C
Diametro esterno	13 mm
Raggio di curvatura statico/dinamico	20 mm / 50 mm
Comportamento al fuoco	DIN EN 45545-2:2013 per classe di pericolo HL2 (R22 e R23)

Valutazioni ambientali

	Industria dei veicoli ferroviari	Applicazioni marittime	Applicazioni industriali
Temperatura operativa e d'esercizio	da -40 °C a +120 °C
Temperatura di stoccaggio	da -40 °C a +120 °C
Norma di settore generale	DIN EN 50155:2022-06	DNV-CG-0339	in funzione dell’applicazione
Resistenza di isolamento	500 V CA / 750 V CC DIN EN 50155:2022-06	DNV-CG-0339	500 V CA
Compatibilità elettromagnetica	DIN EN 50121-3-2:2017-11	DNV-CG-0339	IEC 61000-6-2:2016 IEC 61000-6-4:2016
Resistenza alle vibrazioni	DIN EN 61373:2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-64:2008 IEC 60068-2-6:2008
Resistenza agli urti	DIN EN 61373-2011-04 Kat. 3	DNV-CG-0339	IEC 60068-2-27:2008
Protezione antincendio	DIN EN 45545-2:2023-12 NFPA 130 su richiesta	IMO 2010 FTP	Su richiesta
Grado di protezione sul lato di misura	IP68
Valore MTTF	2.000.000 a 55 °C
