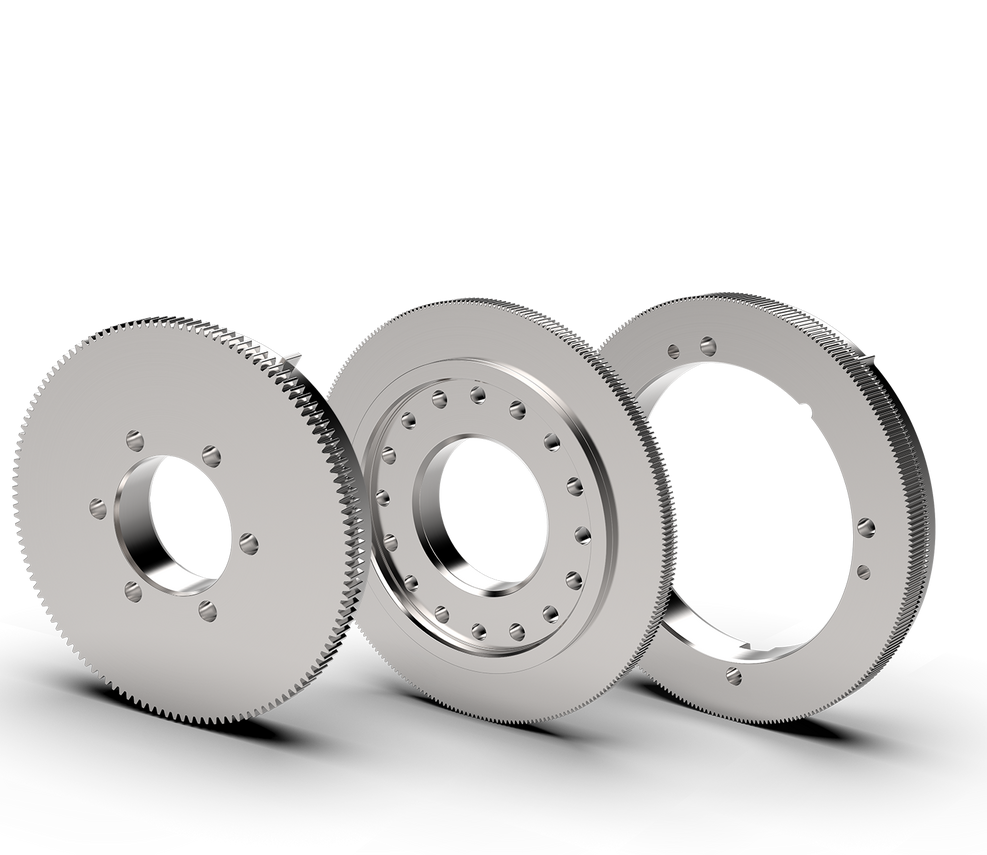

Ruote foniche

Misure materializzate per il sistema MiniCODER

Misurazione precisa del numero di giri e della posizione con il sistema perfettamente coordinato composto da MiniCODER e ruota fonica ferromagnetica
Adattamento flessibile grazie alla personalizzazione dei diametri interni, del numero di denti e a versioni personalizzate per il cliente
Molteplici opzioni di montaggio come il calettamento, serraggio o avvitamento per una massima libertà d’integrazione
Massima qualità del segnale per applicazioni che esigono elevata interpolazione e precisione di posizionamento
Robusto e affidabile in ambiente industriale impegnativo grazie a materiali di alta qualità e a una fabbricazione di alta precisione

Compatibile con il sistema MiniCODER (GEL 244x)
Materiale ferromagnetico (16MnCr5, acciaio inossidabile optional)
Numero di denti 25–1024
Modulo da 0,3 a 1
Diametri interni personalizzati inclusa sede per chiavetta
Tacche di riferimento (dente, linguetta, scanalatura, spazio)
Molteplici tipologie di montaggio (calettamento, serraggio, avvitamento)
Versione multifunzionale (utilizzabile ad es. come coperchio del cuscinetto)
Spedibile a breve termine dalla fabbrica
Fabbricazione ad alta precisione con moderni centri di fresatura a creatore e fresatura su tornio

Prodotto	Documento	Lingue
ZAN	Informazioni tecniche	DE EN CN

1: Tacca di riferimento a linguetta (tra due denti)
2: Ruota fonica
3: Il colletto non corre alla stessa altezza della dentatura

1: Segno di riferimento (tra due denti)
2: Ingranaggio di misura
3: La flangia non è allineata con i denti

Tutte le dimensioni sono in mm [pollici]

Numero di denti z	Modulo m [mm]	Ø esterno da [mm]	Ø interno di min [mm]	Ø interno di max [mm]	Ø colletto dr [mm]
100	0,5	51,0	12 H7	30 H7	48
125	0,5	63,5	12 H7	35 H7	60,5
128	0,5	65,0	12 H7	40 H7	62
200	0,5	101	12 H7	70 H7	98
250	0,5	126	12 H7	85 H7	123
256	0,5	129	12 H7	90 H7	126
250	0,3	75,6	12 H7	45 H7	72,6
256	0,3	77,4	12 H7	50 H7	74,4
360	0,3	108,6	12 H7	70 H7	105,6
500	0,3	150,6	12 H7	110 H7	148,2
512	0,3	154,2	12 H7	110 H7	151

Numero di denti z	Modulo m [mm]	Ø esterno da [mm]	Ø interno di min [mm]	Ø interno di max [mm]	Ø colletto dr [mm]
100	0,5	51,0	12 H7	30 H7	46,3
125	0,5	63,5	12 H7	40 H7	58,8
128	0,5	65,0	12 H7	40 H7	60,3
200	0,5	101,0	12 H7	70 H7	96,3
250	0,3	75,6	12 H7	45 H7	71,8
250	0,5	129,0	25 H7	85 H7	121,3
256	0,3	77,4	12 H7	50 H7	73,6
256	0,5	129,0	25 H7	90 H7	124,3
360	0,3	108,6	25 H7	70 H7	104,8
500	0,3	150,6	25 H7	110 H7	146,8
512	0,3	154,2	25 H7	110 H7	150,4
