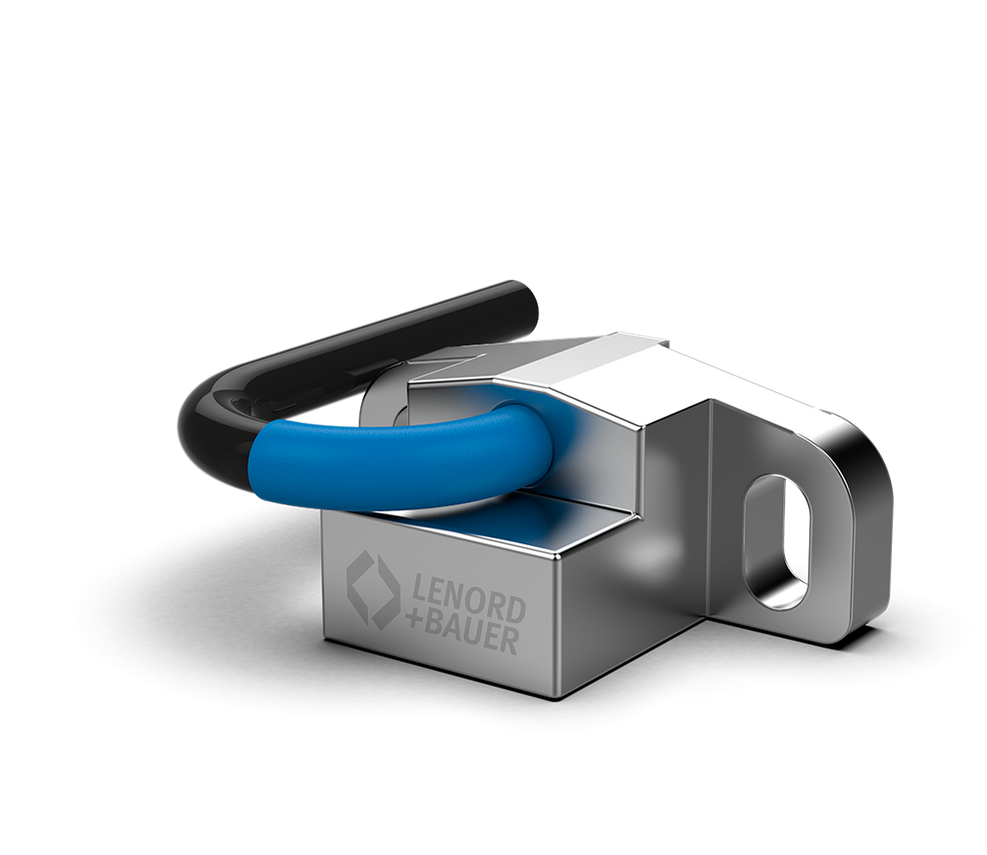

MiniOBSERVER – GEL MIO10

Sensore intelligente di Condition Monitoring per il monitoraggio di assi rotanti

  • Multisensore compatto con acquisizione integrata di vibrazioni di 3 assi, numero di giri e temperatura
  • Il design compatto si adatta a spazi di installazione minimi con condizioni ambientali estreme
  • Analisi in tempo reale per un monitoraggio delle condizioni semplice e rapido
  • Integrazione flessibile in spazi di installazione minimi e in condizioni ambientali estreme
  • Predisposto per applicazioni Industria 4.0 e IloT
Richiesta e supporto

Informazioni tecniche

Proprietà

  • Interfaccia RS-485 (Modbus RTU) o CAN-Bus (CanOPEN)
  • Elaborazione dei segnali integrata con filtri configurabili
  • Memoria eventi integrata
  • Intervallo di misurazione: da 0 a 16g
  • Intervallo di frequenze: da 0 a 6000 Hz
  • Criteri di valutazione secondo ISO 20816-3
  • Possibilità di montaggio flessibile
  • Esente da manutenzione e da usura
  • Grado di protezione IP68
  • Temperatura d'esercizio da -30 °C a 105 °C

Vantaggi

  • Alta qualità dei dati per analisi precise e manutenzione predittiva
  • Semplice configurazione e parametrizzazione
  • Acquisizione complessiva di tutti i movimenti della macchina
  • Valutazione completa delle condizioni della macchina
  • Reazione immediata a condizioni critiche
  • Facile collegamento ai sistemi di livello superiore
  • Monitoraggio dei valori limite conforme alla norma
  • Impiego anche in ambienti estremamente ostili
  • Funzionamento affidabile anche con sbalzi termici estremi
  • Semplice retrofit anche con spazio d'installazione limitato

Aree d’impiego

  • Monitoraggio delle condizioni di sistemi di azionamento elettrici

Ruote foniche

Ruote foniche Misure materializzate per il sistema MiniCODER

Disegni dimensionali

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Dati elettrici

Tensione di alimentazione UB
(protetta da inversione di polarità, protetta da sovratensione)

5 V CC ± 5%

Corrente assorbita senza carico

≤ 80 mA

Interfaccia digitale

ModbusRTU RS-485

Velocità di trasmissione dati

115.200 bit/s

Assorbimento di potenza senza carico

≤ 0,5 W

Tempo di attivazione

< 0,5 s

Dati meccanici

Materiale della custodia

Zinco pressofuso

Peso

30 g [1,06 oz]

Dati del cavo

Struttura del cavo (numero di anime×sezione anima)

9 × 0,15 mm2 [25 AWG]

Diametro del cavo

5 mm [0,20 in]

Raggio di curvatura minimo

25 mm [0,98 in]

Massima lunghezza cavo ammissibile

≤ 30 m [98,43 ft]

Dati ambientali

Intervallo di temperatura di lavoro

da 0 °C a +70 °C [da 32 °F a 158 °F]

Intervallo di temperatura d'esercizio e di stoccaggio

da -30 °C a +105 °C [da -22 °F a 221 °F]

Grado di protezione con connettore montato

IP 68

Resistenza di isolamento

500 V CA, secondo DIN EN 61439–1

Compatibilità elettromagnetica

Emissione di disturbi

DIN EN 61000-6-4

DIN EN 61000-6-3
Immunità elettromagnetica

DIN EN 61000-6-2

DIN EN 61000-6-1

Resistenza alle vibrazioni

200 m/s2 [656,17 ft/s2], secondo EN 60068-2-6

Resistenza agli urti

2000 m/s2 [2187,23 yd/s2], secondo EN 60068-2-27

MTTF
FIT

4.325.201 h a 55 °C [131 °F]
231,203×10-9 h-1 a 55 °C [131 °F]

Omologazioni

Spazio Economico Europeo

Conformità secondo Direttiva CEM 2014/30/EU

Misurazione delle vibrazioni

Assi

MEMS a 3 assi

Frequenza di scansione

26,7 kHz

Intervallo di frequenze
CC fino a 6 kHz (±3 dB)

Intervallo di misurazione

± 2g / ± 4g / ± 8g / ± 16g a scelta

Misurazione del numero di giri e determinazione della posizione

Numero di giri massimo ammissibile

≤ 100.000 min-1

Ruota fonica

Materiale

Acciaio ferromagnetico

Larghezza della ruota fonica

10 mm

Tacca di riferimento
Dente

Modulo m

0,3
0,4
0,5

Sistema di misurazione

Traferro nominale

Modulo 0,3:
Modulo 0,4:
Modulo 0,5:
