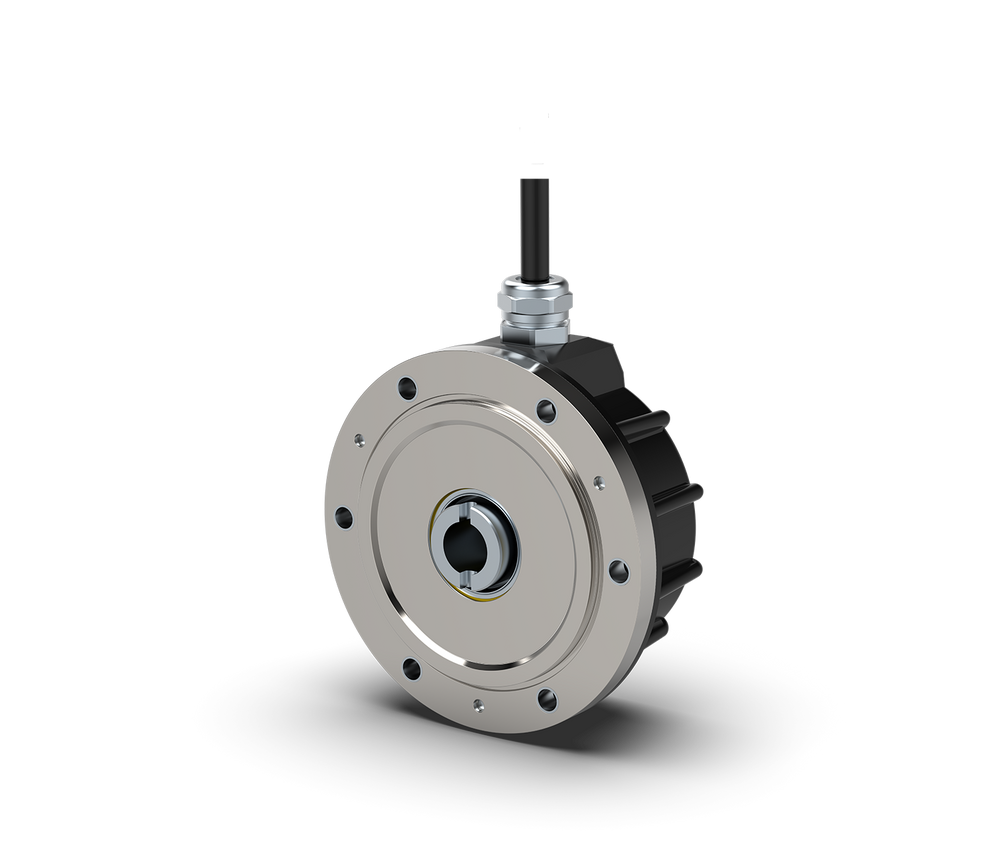

Encoder rotativo magnetico incrementale - GEL 293

per alte sollecitazioni

Encoder rotativi magnetici incrementali ad alta risoluzione con progettazione meccanica robusta.
Tecnologia affermata in tutto il mondo nelle più disparate applicazioni, indicata per ambienti industriali assai difficili.
Encoder ad albero cavo con giunto ad albero cavo altamente elastico e torsionalmente rigido integrato per diametro albero di 16 mm
Un’alta affidabilità abbinata a una lunga durata in servizio caratterizza gli encoder rotativi magnetici incrementali.

Richiesta e supporto

Informazioni tecniche

Proprietà

Alta risoluzione fino a 266 240 impulsi per giro
Interpolazione fino a 1024 impulsi
In opzione ulteriore uscita in corrente da 0 a 20 mA, da 4 a 20 mA, da -20 a + 20 mA
Segnale di riferimento
Alta compatibilità elettromagnetica

Vantaggi

Assoluta sicurezza operativa anche ad alta umidità dell’aria (rugiada) e variazioni di temperatura frequenti
Resiste a intensi urti e vibrazioni
Non viene influenzato dall'azione dello sporco o dalla nebbia d'olio
Nessun invecchiamento della tecnologia sensoristica magnetica

Downloads

Prodotto	Documento	Lingue
GEL 293	Informazioni tecniche	DE EN
	Informazioni tecniche accessori	DE EN CN
	Istruzioni di utilizzo*	DE/EN

Registrazione obbligatoria

Area d’impiego

Industria pesante
Motovibratori
Ingegneria navale
Tecnologia offshore

Disegni dimensionali

Disegno dimensionale GEL 293

Tutte le dimensioni sono in mm [pollici]

Dati tecnici

Visualizzazione dei modelli di segnale

Modello del segnale T, TN

Modello del segnale T; Livello logico TTL

Modello del segnale U, UN

Modello del segnale U; Livello logico TTL

Modello del segnale S, SN

Modello del segnale S, Livello logico HTL

Modello del segnale V, VN

Modello del segnale VN; Livello logico HTL

Modello del segnale X, XN

Modello del segnale XN; Livello logico HTL

Modelli di segnale	T, TN	U, UN	S, SN
Dati generali
Risoluzione (impulsi per giro)	da 40 a 266 240
Limite di errore	0,07°
Scostamento del passo di misura	0,01°
Ripetibilità	0,005°
Dati elettrici
Tensione di alimentazione U_B	5 V CC ± 5 %	da 10 a 30 V CC
Assorbimento di potenza	≤ 1,3 W
Segnali di uscita	Due segnali a onda quadra sfasati di 90° e i relativi segnali inversi (1/2) Opzione: segnale di riferimento (N)z
Livello del segnale di uscita	TTL		HTL
Livello di uscita Alto	≥ U_B - 1,00 V a I = 10 mA; ≥ U_B - 1,20 V a I = 30 mA	4,00 V aI = 10 mA; ≥ 3,85 V aI = 30 mA	≥ U_B - 1,80 V a I = 10 mA; ≥ U_B - 2,20 V a I = 30 mA
Livello di uscita Basso	≤ 0,75 V a I = 10 mA; ≤ 1,00 V a I = 30 mA		≤ 1,15 V a I = 10 mA; ≤ 1,55 V a I = 30 mA
Dati meccanici
Momento d’inerzia del rotore	8 × 10^-5 kgm²
Numero di giri massimo	8000 min^-1
Peso	≈ 0,7 kg
Gioco ammissibile del giunto assiale laterale	± 1,0 mm ± 0,5 mm
Durata utile dei cuscinetti	> 1,5 × 10⁹ giri
Materiale della custodia	Poliammide rinforzato con fibra di vetro
Materiale della flangia	Acciaio inossidabile X12CrMoS17 - 1.4104
Condizioni ambientali
Temperatura operativa	da 0 a +70 °C (opzione 1) da -20 °C a+85 °C (opzione 3)
Intervallo di temperatura d'esercizio	da -20 °C a +85 °C
Intervallo di temperatura di stoccaggio	da -40 °C a +105 °C
Grado di protezione	IP 66 IP 64 in realizzazioni con scarico della condensa
Resistenza alle vibrazioni (DIN EN 600068-2-6)	100 m/s², da 10 a 2000 Hz
Resistenza gli urti (DIN EN 60068-2-27)	1000 m/s², 11 ms
Compatibilità elettromagnetica	DIN EN 61000-6-1:2007-10, EN 61000-6-1:2007 DIN EN 61000-6-2:2006-03, EN 61000-6-2:2005 DIN EN 61000-6-3:2011-09, EN 61000-6-3:2007 + A1:2011 DIN EN 61000-6-4:2011-09, EN 61000-6-4:2007 + A1:2011
Resistenza di isolamento	500 V CA > 1 MΩ
Resistenza alla tensione	500 V CA, 1 minuto
Esigenze particolari
Norme per il trasporto ferroviario	Su richiesta
