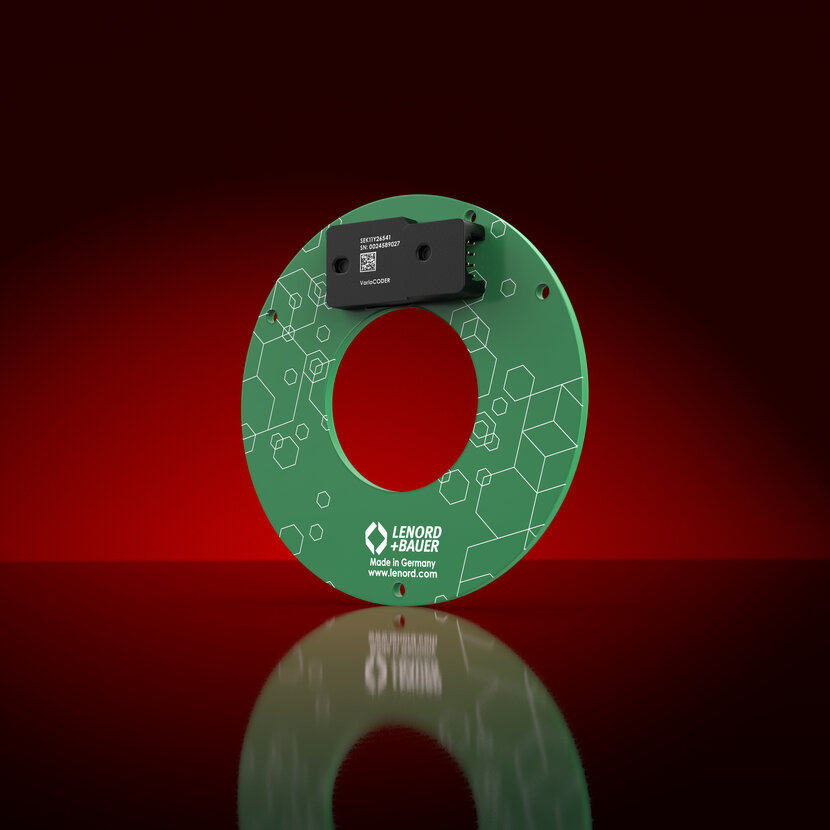

VarioCODER GEL SEK11
Induktiver Rotorpositionsgeber
- Auf geringstem Raum mit hohen Montagetoleranzen in alle Motorkonstruktionen integrierbar
- Sofortige Winkelausgabe nach dem Einschalten ohne Referenzfahrt
- Hohe Zuverlässigkeit gegenüber mechanischen Belastungen
- Erstmuster oder Prototypen kurzfristig verfügbar
- Preis / Leistung besser als bei einem Drehgeber aus der Massenproduktion
- Magnetfrei und unempfindlich gegenüber magnetischen Feldern
- Hohe Genauigkeit des Sensors führt zu hoher Energieeffizienz des Antriebs
- Geringe Abmessungen, geringes Trägheitsmoment
- Große axiale und radiale Montagetoleranzen
- Wartungs- und verschleißfrei
Produktdetails
| Technische Daten | Rotorpositionsgeber GEL SEK11 |
|---|---|
| Einsatzbereich | E-Mobilität on-road, off-road, Maritime Anwendungen, Industrie; Motorkommutierung, Positions- und Drehzahlerfassung; Applikationen mit großen Wellendurchmessern und Hohlwellen |
| Drehzahl | ≤ 100.000 min-1 |
| Genauigkeit | Typisch 0,5° elektrisch |
| Latenzzeit | < 5 μs |
| Betriebstemperaturbereich | -40 °C ... +125 °C, kurzfristig bis 150 °C |
| Konfigurierbare Parameter | |
|---|---|
| Polpaaranzahl | 1 … 64 |
| Außendurchmesser Stator | 49 … 200 mm |
| Wellendurchmesser Rotor | 2 … 140 mm |
| Befestigung Stator | 2 … 32 Bohrungen oder Langlöcher |
| Befestigung Rotor | 2 … 32 Schrauben Alternativ Kleben / Klemmen möglich |
| Steckerabgang | Tangential / Axial / Traversal |
| Ausgangssignal (Sin/Cos) | Single Ended / Differential |
Downloads
| Broschüren und Technische Informationen |
|---|
| Broschüre Fahrzeugsensorik für elektrische Traktionsantriebe (DE) |
| Technische Information GEL SEK11 (DE) |
Stp-Dateien
Benötigen Sie Stp-Daten, dann schicken Sie eine E-Mail mit der Artikel-Nr. an info@lenord.de.
